Réseau de dépotage
Un réseau de dépotage pneumatique doit être soigneusement conçu et adapté en fonction de la matière à transférer pour garantir la sécurité lors du remplissage des silos et une efficacité optimale. Lors du remplissage, les citernes de livraison de matières pulvérulentes ne doivent pas dépasser 0,8 bar de pression.
- Assemblage de la tuyauterie par brides fixes
- Adapté aux exigences spécifiques de chaque installation
- Conception optimisée pour un contrôle précis de la pression
Description : Optimisation du dépotage et remplissage de silos
Le dépotage et le remplissage des silos en vrac représentent des étapes logistiques cruciales dans de nombreuses industries, de la transformation alimentaire à la gestion des matières premières.
La performance de ces installations repose sur la conception technique et l’optimisation des réseaux de tuyauteries industrielles qui assurent le transfert pneumatique de matières en vrac vers les unités de stockage.
SYVRAC, expert reconnu en ingénierie du vrac, apporte une attention particulière au dimensionnement des réseaux de dépotage. Un réseau mal conçu peut entraîner des pertes de charge, des colmatages ou des risques de surpression nuisant à la sécurité globale de l’installation.
Voici un tour d’horizon des principales considérations techniques et des bonnes pratiques industrielles appliquées par SYVRAC pour garantir des opérations de transfert efficaces, fluides et sécurisées.
Caractéristiques principales
- Les réseaux de dépotage doivent être étudiés en fonction de la matière à transférer
- Conçu pour résister aux fortes pressions
- Assemblage par brides fixes pour assurer la rigidité du réseau
Les défis de la pression dans les réseaux de dépotage
L’un des défis majeurs lors du dépotage des silos en vrac est la gestion de la pression d’air dans le réseau. La pression varie en fonction de plusieurs facteurs, tels que :
- La longueur du réseau : Plus un réseau est long, plus la perte de pression peut être significative.
- L’élévation : Un réseau qui monte en hauteur peut générer des variations de pression dues à la gravité.
- Le nombre de courbes : Chaque courbe génère des pertes de charge supplémentaires, entraînant une baisse de la pression.
Il est essentiel de prendre en compte ces facteurs pour dimensionner correctement le réseau afin d’assurer un débit optimal et une efficacité énergétique.
Le coup de bélier, ou surpression soudaine dans les canalisations, est un phénomène récurrent lors des phases de dépotage. Il se produit lorsqu’une variation brusque de pression engendre une accélération rapide de la vitesse de l’air. Cela peut causer des vibrations importantes, des dommages à la tuyauterie, ou même des ruptures. Une gestion efficace de la pression dans le réseau est donc primordiale pour éviter ces phénomènes et garantir la sécurité de l’installation.
La limite de pression pour les citernes vrac
Un autre aspect critique dans le dépotage est la pression maximale que le système peut supporter sans risquer d’endommager les équipements. Pour les citernes vrac, la pression ne doit pas excéder 0,8 bar lors des phases de dépotage. Cette limite est essentielle pour éviter des accidents tels que des fuites ou des ruptures de tuyauteries sous l’effet d’une pression trop élevée.
SYVRAC veille à ce que les équipements respectent cette limite de pression en contrôlant minutieusement les paramètres du réseau, en calibrant les compresseurs et en ajustant les régulateurs de pression. Ce contrôle rigoureux permet de limiter le phénomène de coup de bélier et de maintenir un fonctionnement stable du réseau.
L’Importance des assemblages et de la tuyauterie de dépotage
Le choix des matériaux de tuyauterie et des modes d’assemblage joue un rôle crucial dans la durabilité et la sécurité du réseau de dépotage.

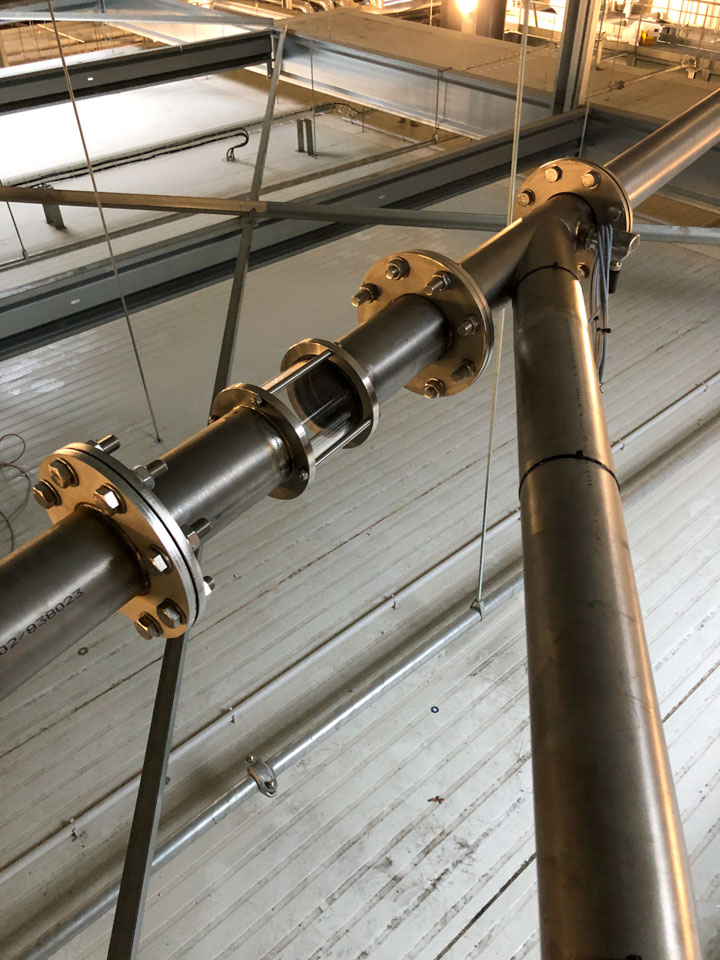

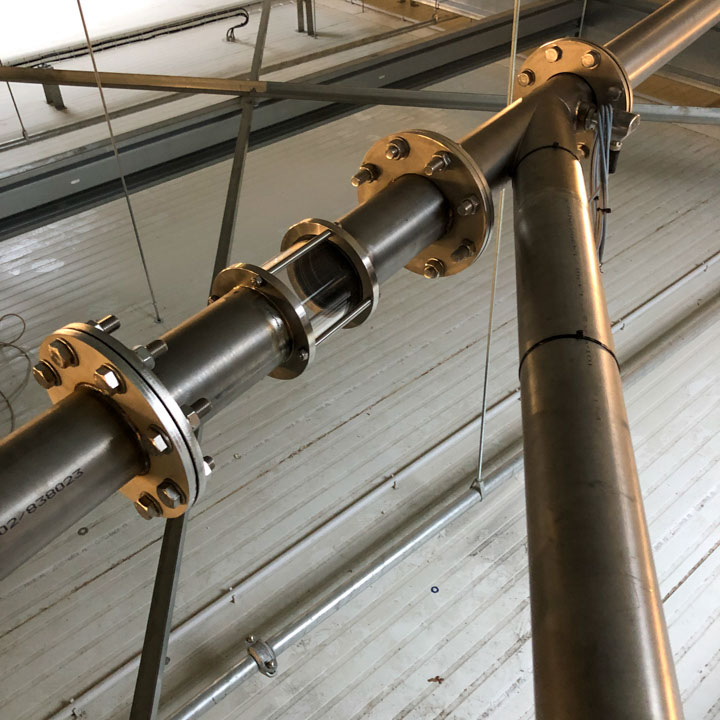

SYVRAC privilégie l’utilisation d’assemblages par brides fixes boulonnées, une solution technique fiable qui assure une étanchéité industrielle optimale et une robustesse accrue des connexions. Cette méthode facilite l’entretien et les réparations, car les brides peuvent être démontées et remplacées sans compromettre l’intégrité du réseau pneumatique.
En revanche, l’usage de colliers de fixation type “EURAC” ou “MORICE” est restreint dans les installations de SYVRAC. Bien que ces systèmes de raccordement soient courants, ils peuvent présenter des faiblesses en matière de résistance aux fortes pressions et de longévité.
Pour garantir un transfert de matières pulvérulentes sans risque de défaillance, nous limitons leur utilisation aux zones à faibles contraintes, assurant ainsi une continuité de service maximale pour votre stockage en silo.

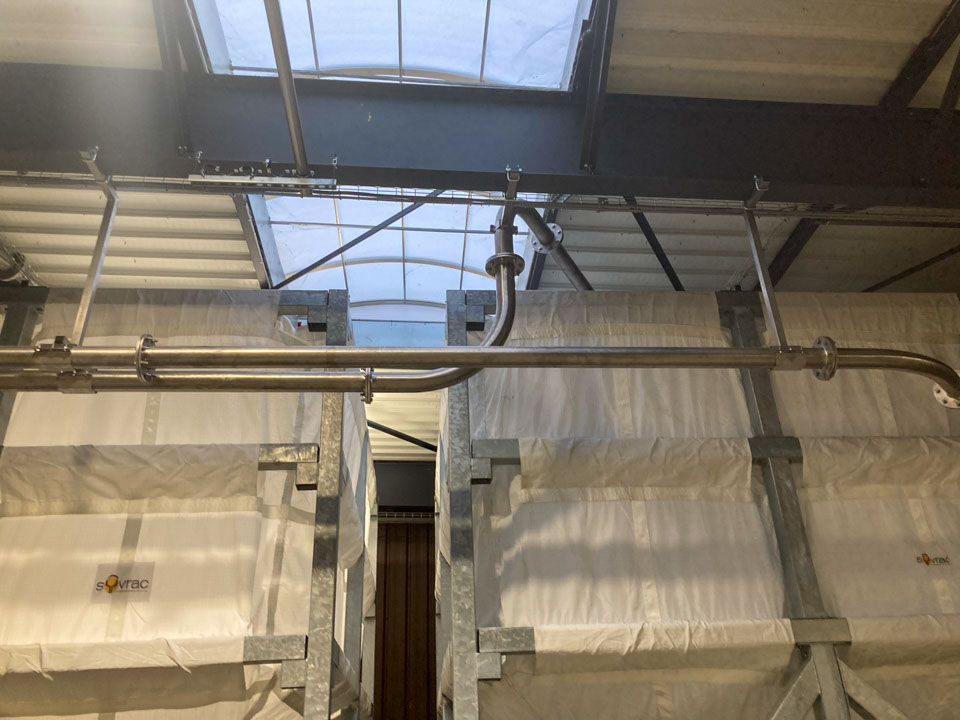

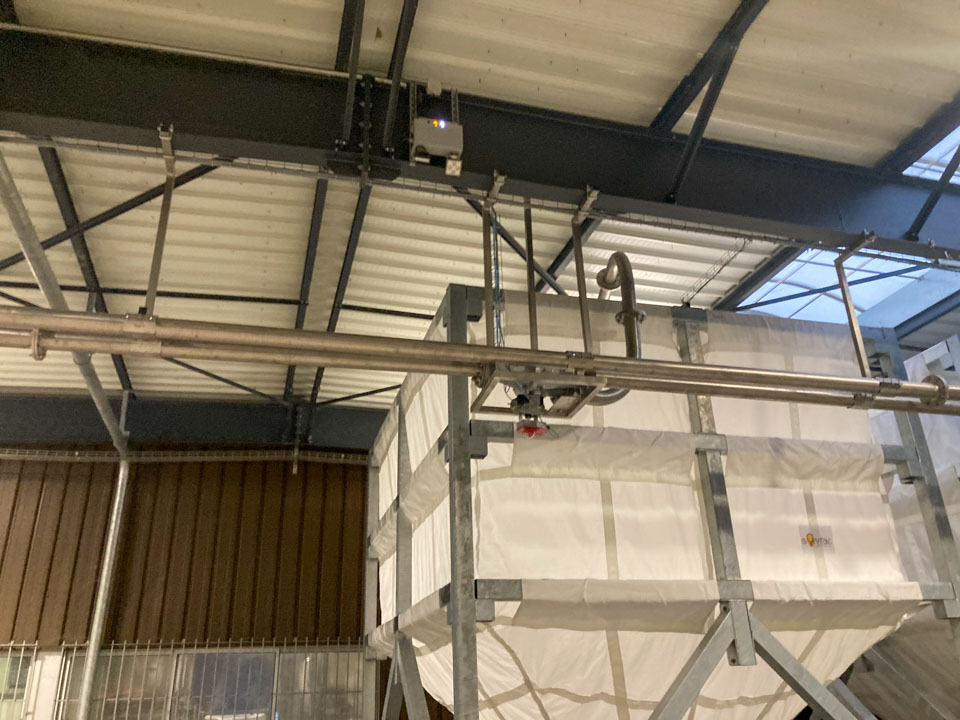

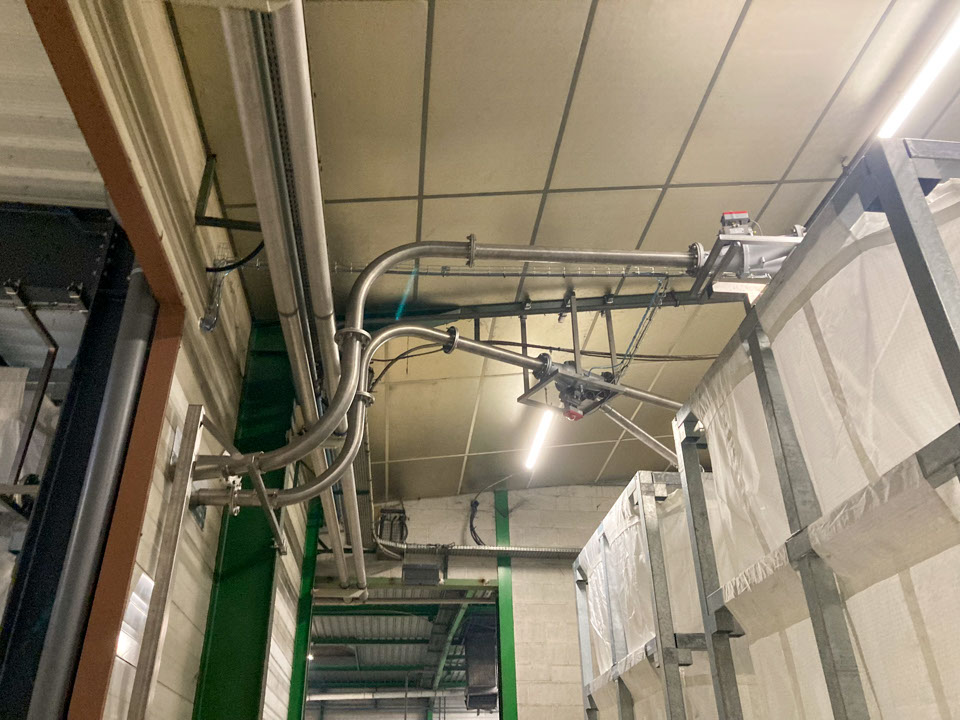

La fixation et le supportage des tuyauteries de dépotage

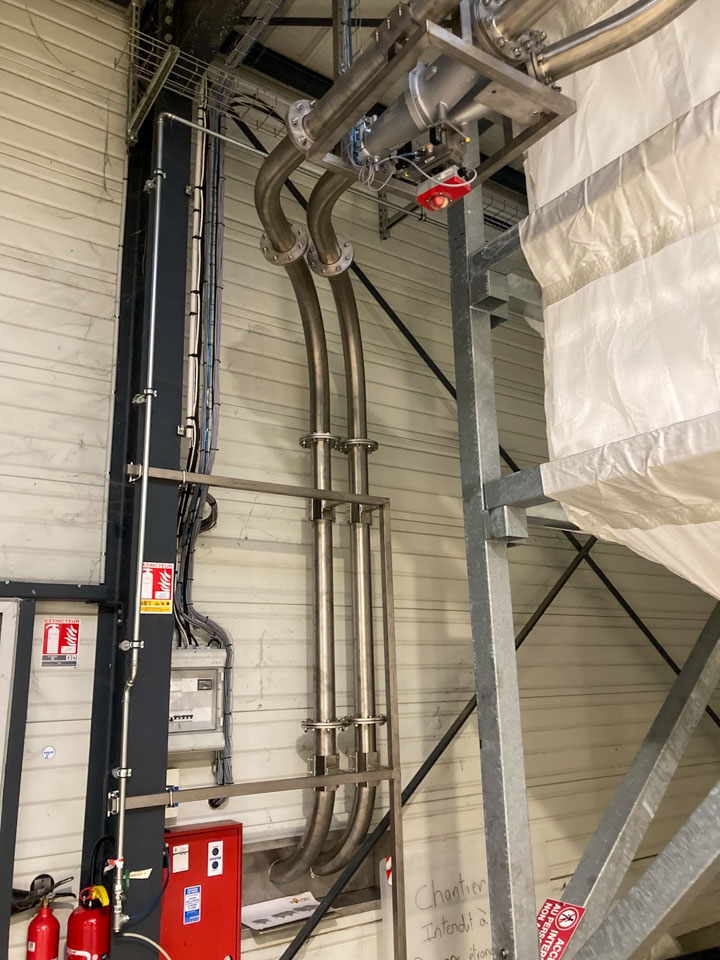

Le supportage et la fixation de la tuyauterie sont des éléments essentiels pour la longévité et la performance d’un réseau de dépotage pneumatique. SYVRAC adopte des pratiques d’installation strictes pour garantir l’intégrité structurelle de vos lignes de transfert.
Par exemple, des colliers hexagonaux sont utilisés pour maintenir la tuyauterie en place tout en garantissant une distribution uniforme des contraintes. Ces fixations sont spécifiquement conçues pour résister aux vibrations industrielles et aux variations de pression critiques qui surviennent lors du déchargement des citernes.
Une règle fondamentale dans la conception de réseaux de tuyauterie est l’interdiction des porte-à-faux supérieurs à 1,5 mètre. Cette norme de montage permet d’éviter que les conduites ne subissent des contraintes mécaniques excessives pouvant mener à des ruptures ou des défaillances.
Une fixation de tuyauterie bien réalisée garantit la stabilité dimensionnelle du réseau et sécurise le dépotage des matières pulvérulentes sur le long terme, réduisant ainsi vos coûts de maintenance corrective.
Optimisation des réseaux de dépotage pneumatique pour silos
Un réseau de dépotage pneumatique doit être soigneusement conçu et adapté en fonction de la matière à transférer pour garantir une efficacité optimale. Lors du remplissage des silos, les citernes de livraison de matières pulvérulentes ne doivent pas dépasser 0,8 bar de pression.
Les surpresseurs, dimensionnés autour de 1000 m³ d’air/heure, assurent un transfert pneumatique sécurisé. Dans certains cas, il est essentiel d’installer un équipement de surpression dédié pour les camions afin de maîtriser la pression injectée. De plus, un système de régulation de température peut être nécessaire pour éviter l’altération du produit pendant le déchargement.
Maîtrise technique du dépotage en vrac
Le dépotage des silos en vrac est un processus complexe qui nécessite une planification minutieuse. La gestion de la pression, le choix des matériaux et la fixation des tuyauteries sont des éléments clés de la sécurité de l’installation.
En suivant des principes de dimensionnement rigoureux, SYVRAC optimise le fonctionnement de ses réseaux de dépotage tout en minimisant les risques industriels. Le respect des normes de pression et la prévention des coups de bélier permettent de garantir la sécurité des opérateurs et de prolonger la durée de vie des équipements.
Cette expertise dans la conception des réseaux démontre l’engagement de SYVRAC à offrir des solutions performantes pour le remplissage sécurisé des silos en vrac et l’optimisation des coûts d’exploitation.
Options
Chacun de nos silos sont standard, les options nous permettent de personnaliser nos silos selon vos besoins et vos exigences

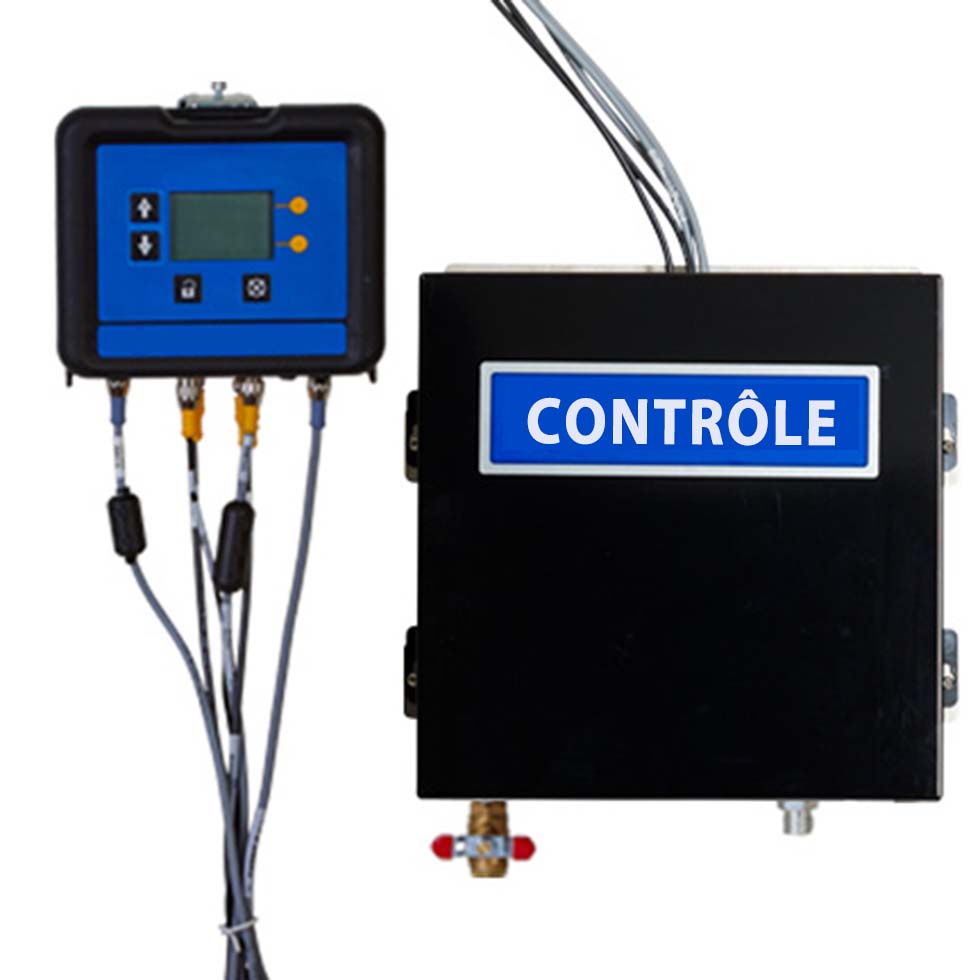

Contrôleur de pression

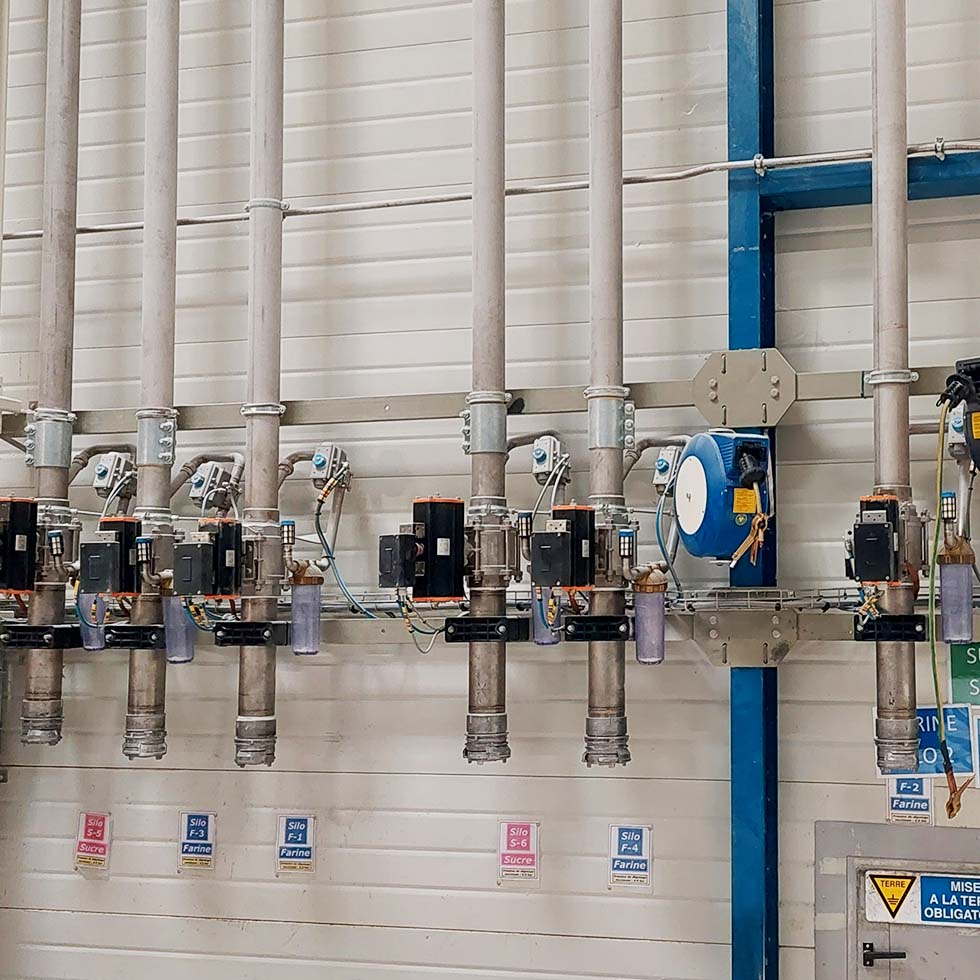

Échantillonneur poudre

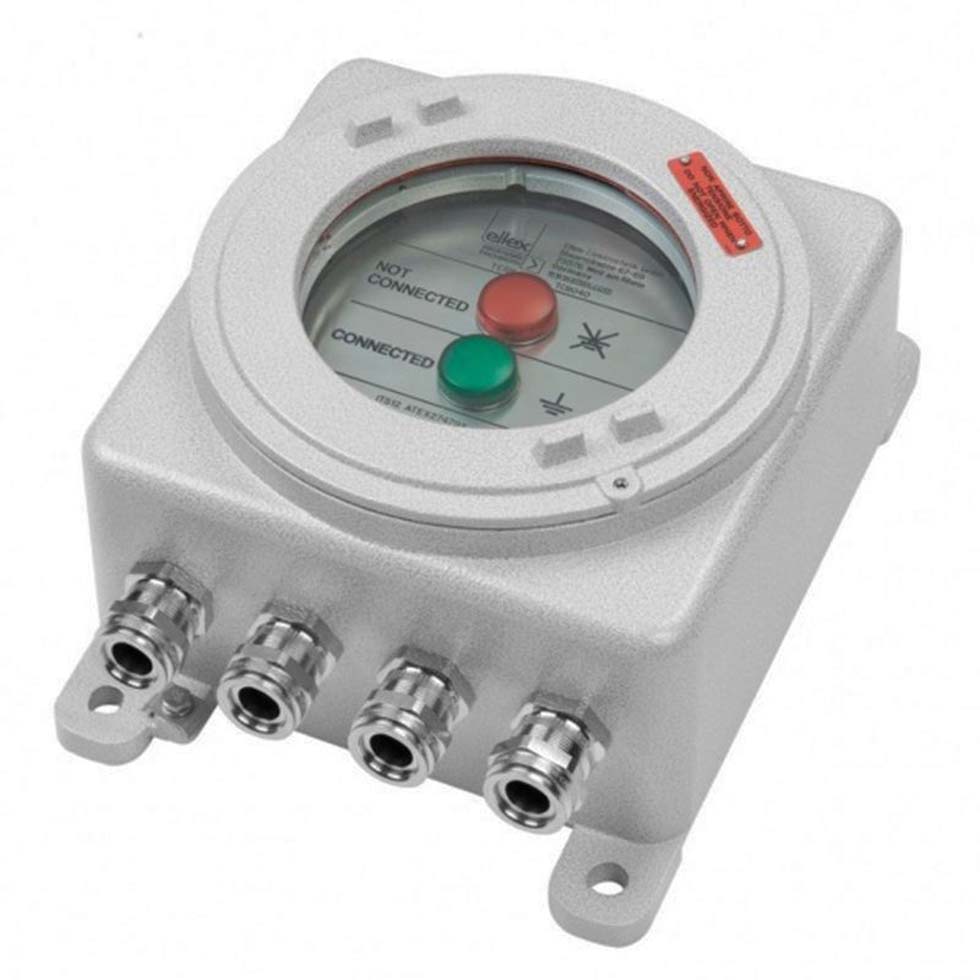

Détection de la bonne mise à la terre de la citerne

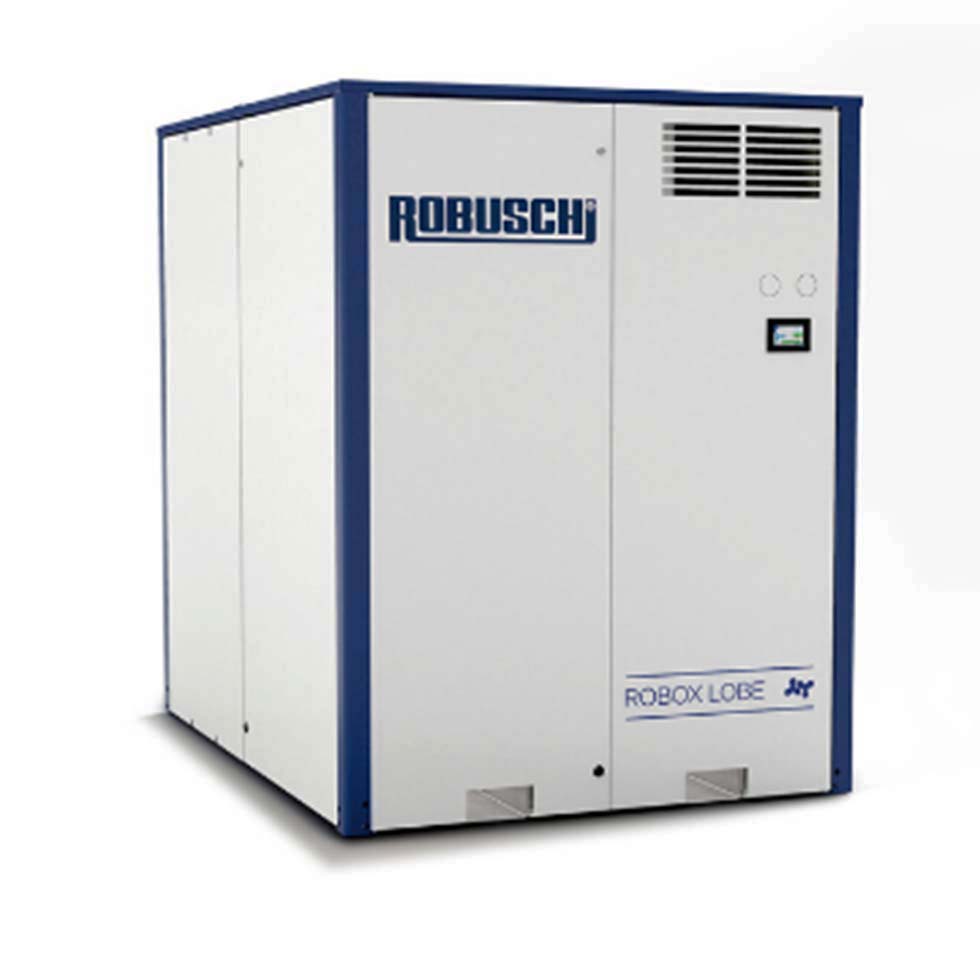

Surpresseur avec refroidisseur d’air
