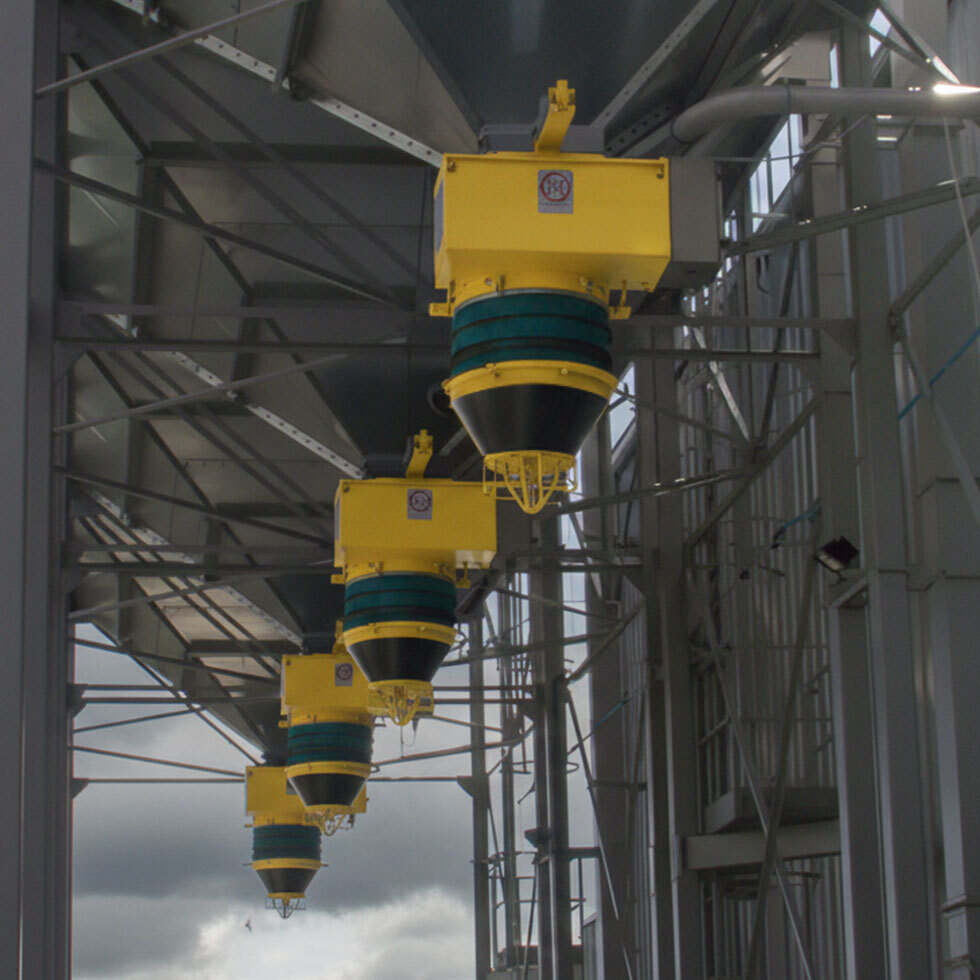

Gamme TLB – Manches de chargement pour camion
Les manches de chargement SYVRAC TLB (Truck Loading Bellows) assurent le remplissage sécurisé et sans poussière des camions depuis silos ou systèmes de transfert. Disponibles en versions manuelles, automatiques et avec dépoussiérage intégré, elles couvrent tous besoins industriels en vrac ou poudres.

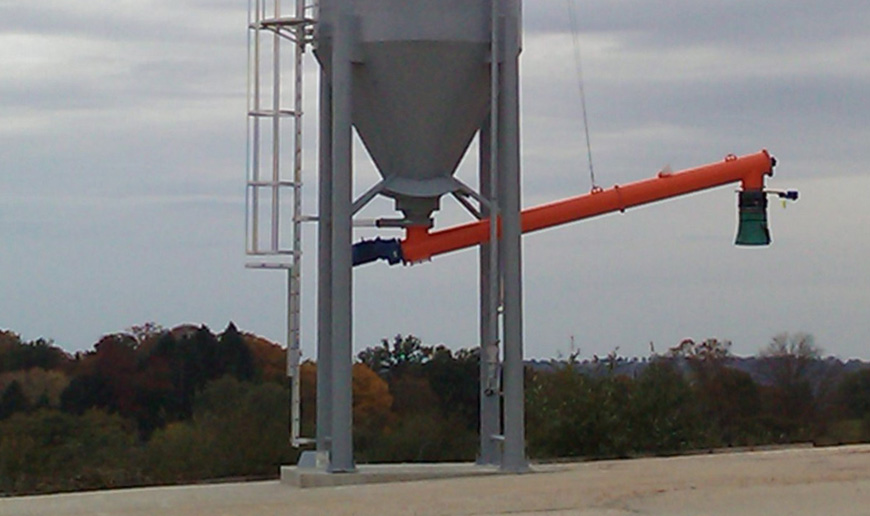

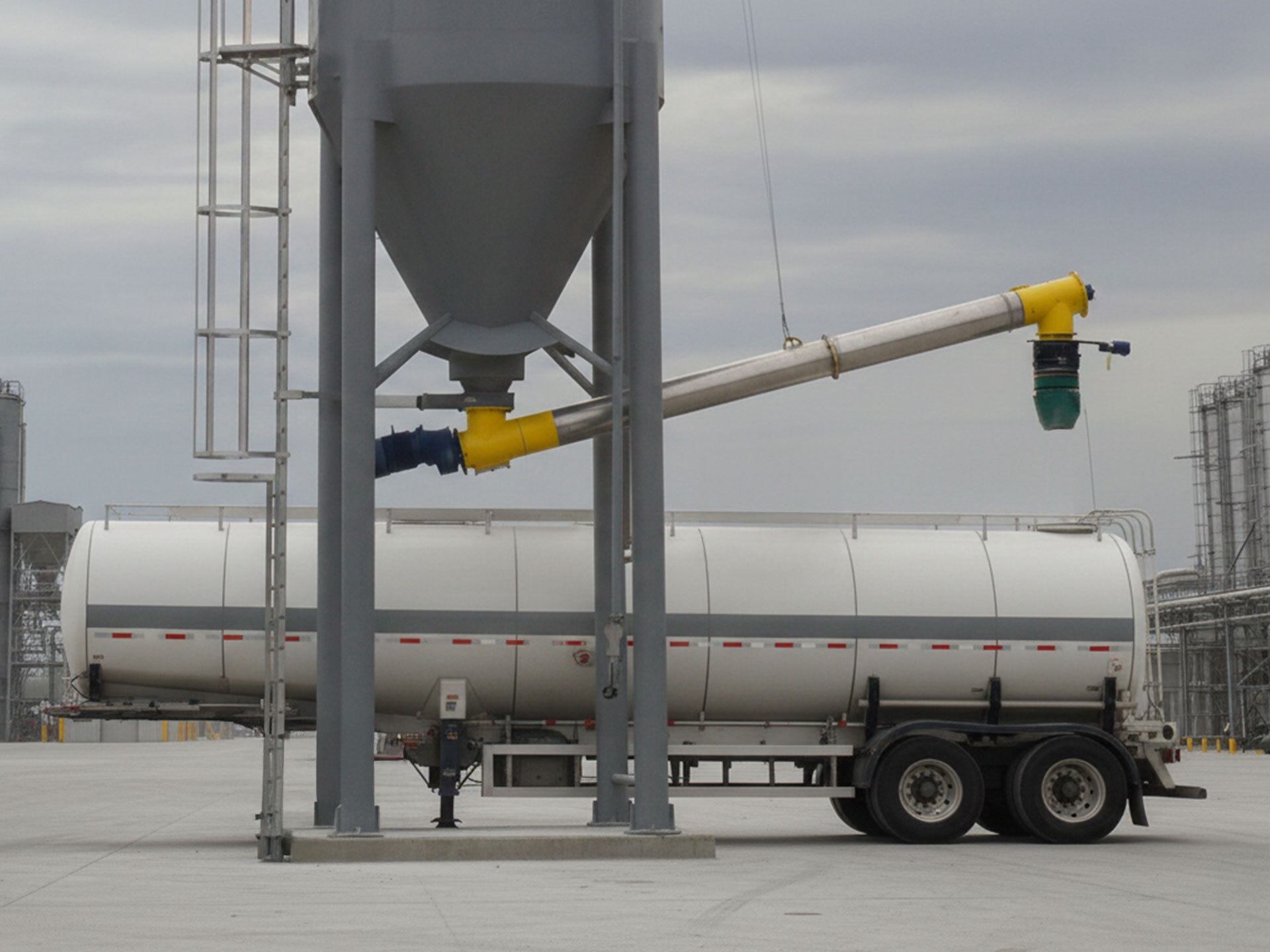

- Installation universelle sous silo ou vis de transfert
- Réduction massive des émissions de poussières
- Gamme modulaire : TLB-M (manuel), TLB-A (auto), TLB-Z (zéro poussière)
- Fabrication robuste – utilisation intensive en conditions sévères
Description
La gamme TLB – Truck Loading Bellows SYVRAC est conçue pour répondre à tous les besoins de chargement en vrac de camions, qu’ils soient ouverts, bâchés ou citernes, dans les secteurs de l’agroalimentaire, des poudres industrielles, des minéraux ou matériaux de construction.
Chaque modèle TLB intègre un système télescopique guidé par câbles ou motorisation, permettant d’abaisser la manche du silo jusqu’au point de déversement dans le camion. Des capteurs de niveau, de tension ou de contact assurent un arrêt automatique dès remplissage. En option, des jupes de confinement et un débit de dépoussiérage par filtre assurent un chargement propre, sans émission de poussières.
Options
Chacun de nos manches de chargement pour camion sont standard, les options nous permettent de personnaliser nos silos selon vos besoins et vos exigences
Système de dépoussiérage intégré
Commande automatique montée/descente
Version ATEX zone 21/22
Jupe d’étanchéité terminale
Notre gamme de Manches de chargement pour camion
| Modèle | Description | Ø Manche | Course max | Débit produit | Dépoussiérage | ATEX | Type de camion |
|---|---|---|---|---|---|---|---|
| TLB-M | Version manuelle – simple et économique | 300-800 mm | Jusqu’à 3.000 mm | 100 – 250 m³/h | Non | En option | Citerne / Ouverts |
| TLB-A | Version automatique avec contrôle de course | 300-800 mm | Jusqu’à 3.000 mm | 150 – 250 m³/h | Non | En option | Citerne |
| TLB-Z | Version automatique avec dépoussiérage intégré | 300-800 mm | Jusqu’à 3.500 mm | 150 – 250 m³/h | Oui | Oui | Citerne |
| TLB-O | Version pour camions ouverts avec jupe d’étanchéité | 300-800 mm | Jusqu’à 3.000 mm | 150 – 250 m³/h | En option | Oui | Benne / ouvert |
| TLB-CUSTOM | Configurations spécifiques sur demande | En option | En option | Tous types |
Comment charger un camion avec un chargeur télescopique pour camion-citernes
- Le camion se positionne sous le silo.
- L’opérateur ouvre la trappe ou le dôme du camion.
- Il descend la manche télescopique jusqu’à l’orifice du camion avec la télécommande ou la manivelle (en fonction de l’option retenue).

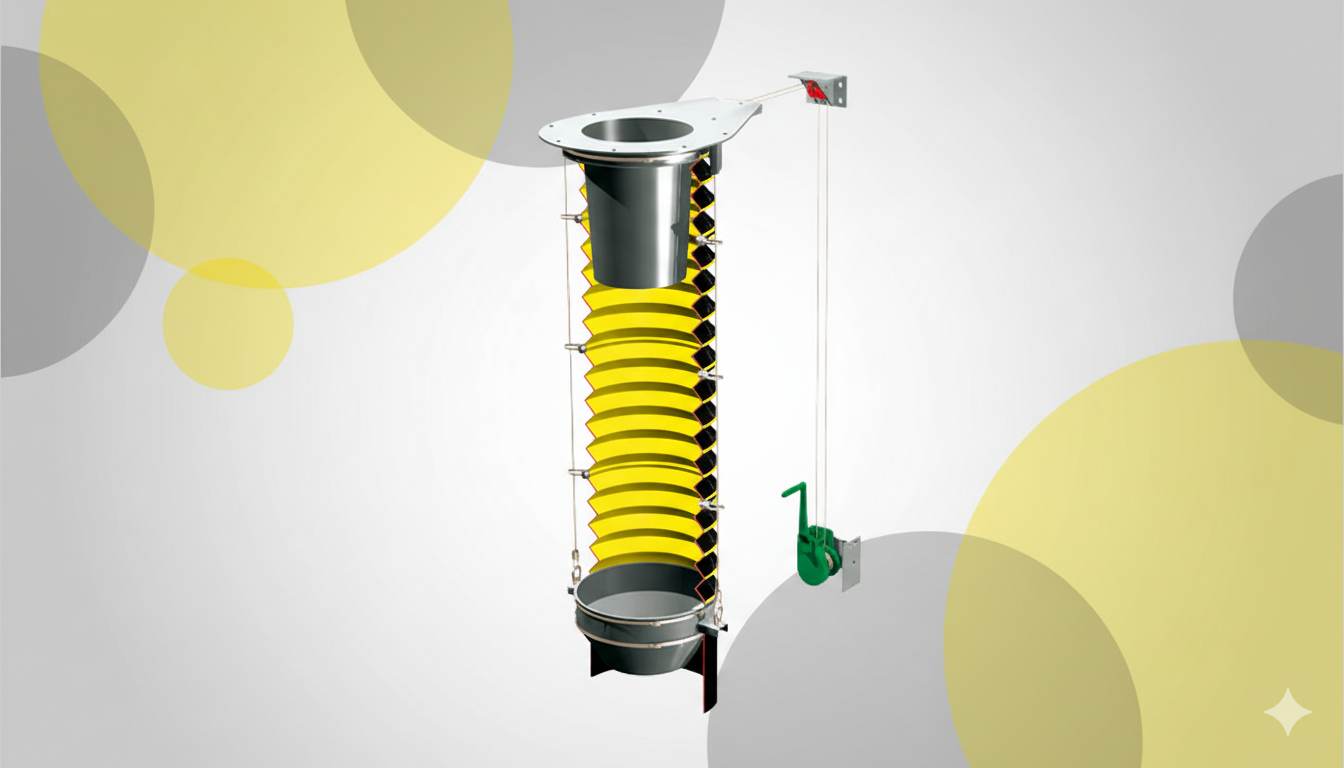

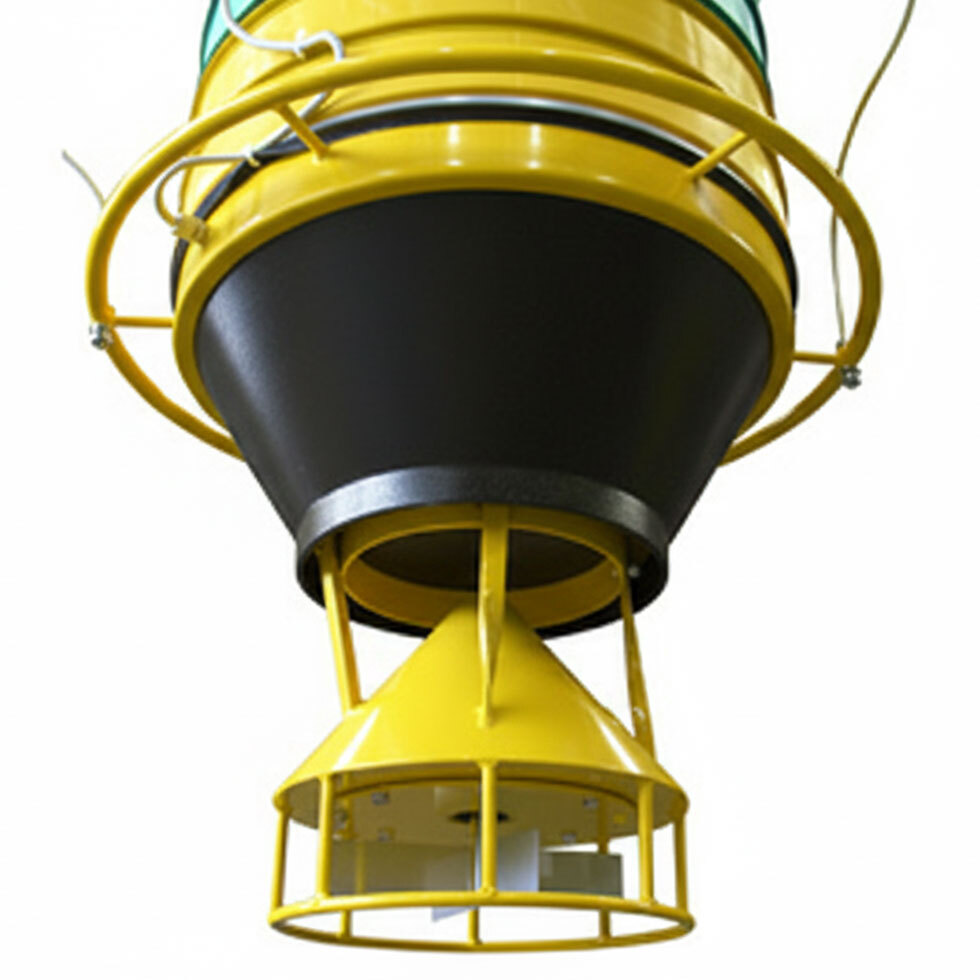

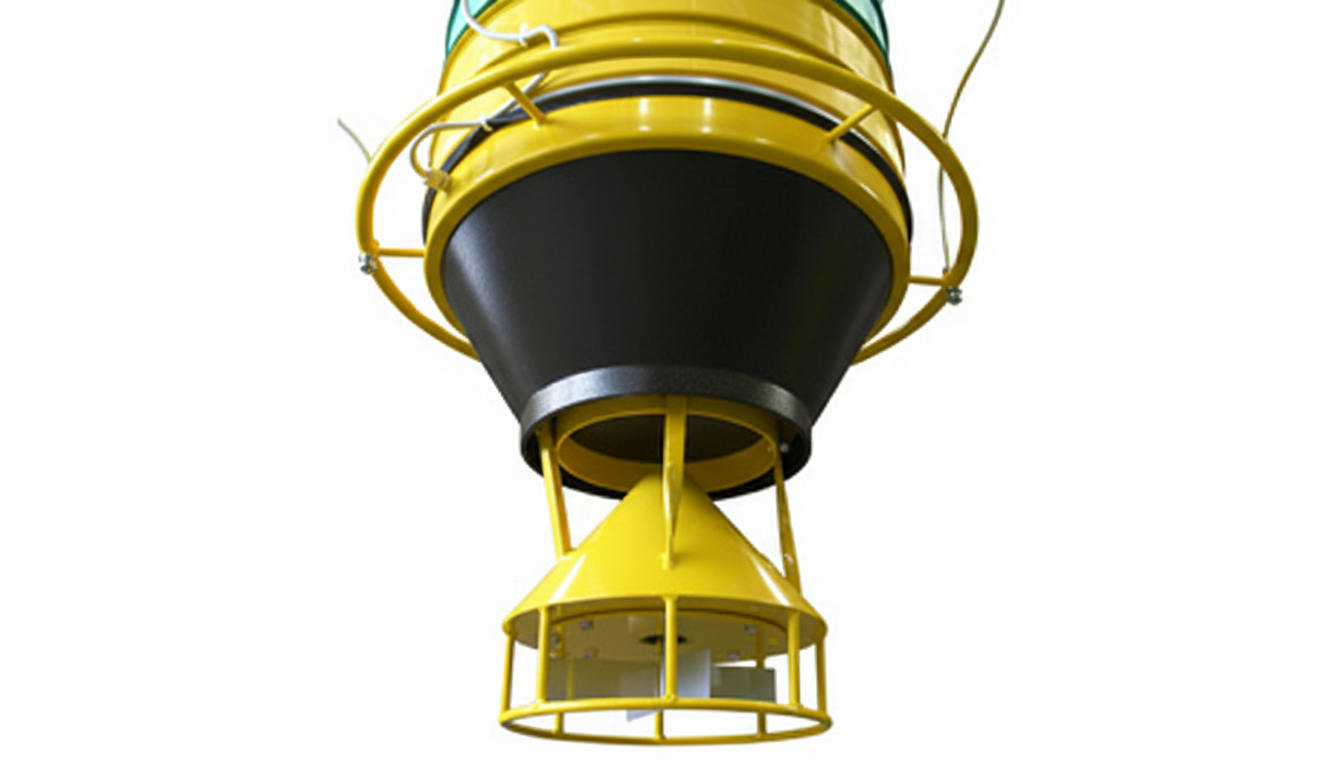

- Des capteurs de contact indiquent que le cône de recentrage est correctement positionné. L’autorisation est donnée au chargement.
- Le produit est chargé depuis le silo, trémie ou vis doseuse.
- Le capteur de niveau rotatif haut intégré dans la manche de chargement interrompt automatiquement le remplissage.
- La manche remonte automatiquement à sa position repliée.
- En option, un système de dépoussiérage aspire les émissions de poussière pendant le cycle.
Éviter les émissions de poussières lors du chargement
Le chargement de poudres ou de vrac fin dans des camions — qu’ils soient ouverts ou citernes — génère de grandes quantités de poussières. Ces particules en suspension peuvent impacter la santé des opérateurs, encrasser l’environnement immédiat et compromettre la qualité du produit fini. Les manches de chargement SYVRAC TLB ont été conçues pour éliminer ces risques en assurant un confinement optimal tout au long du cycle de chargement.

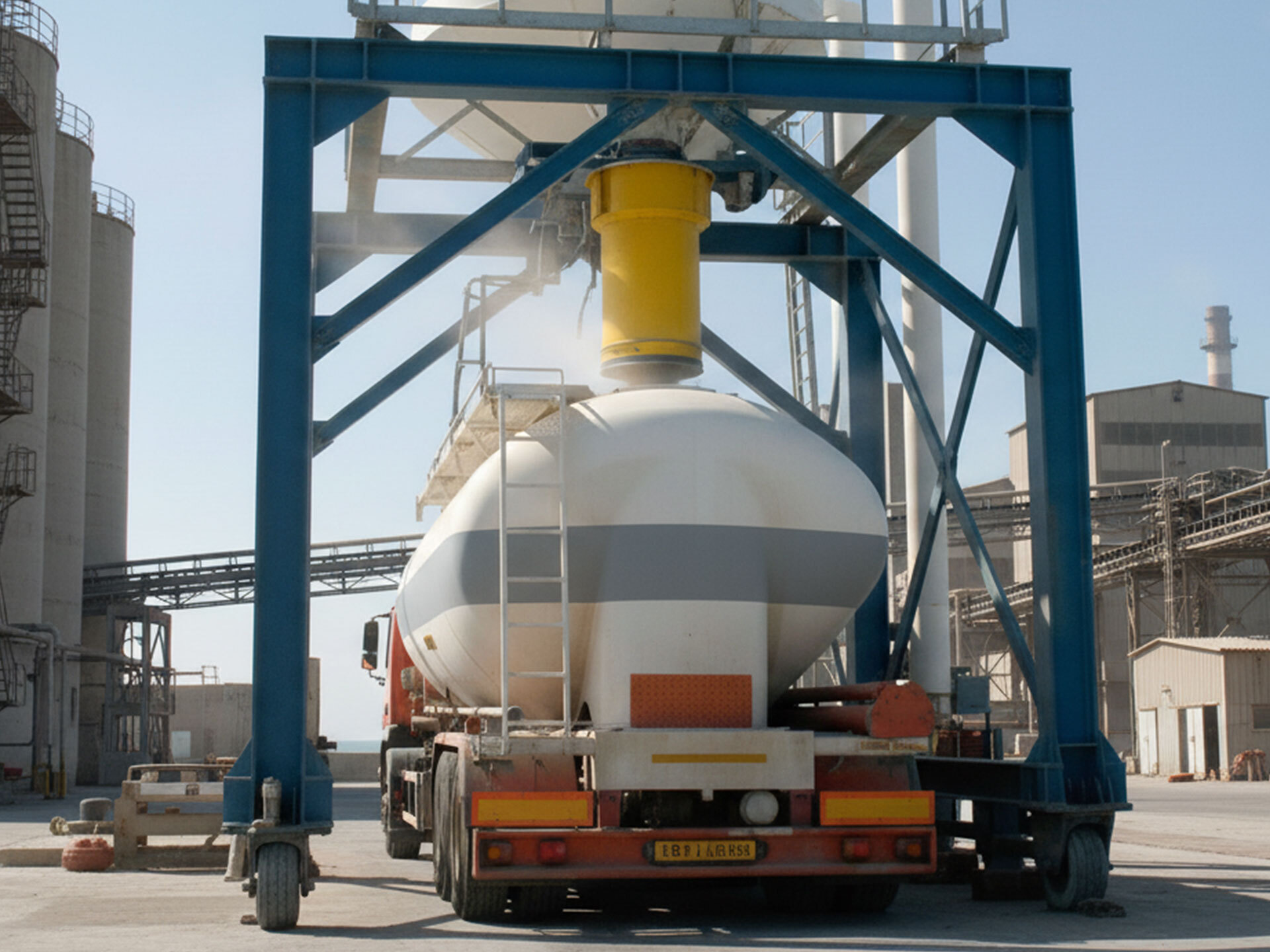

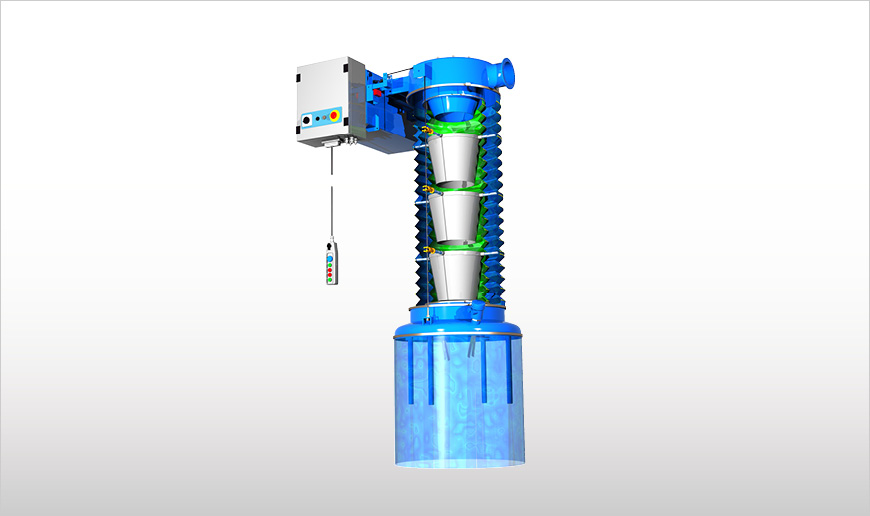

Les versions pour camion citerne (TLB-A et TLB-Z) positionnent leur cône au contact du dôme du camion ou de son orifice de réception. La connexion est donc étanche. Sur les modèles équipés de dépoussiérage (TLB-Z et TLB-O), la captation est réalisée au plus proche du camion en continu via la double tubulure du système. Les fines remontent directement vers un filtre déporté ou intégré. En complément, une jupe souple peut être rajoutée en bas de l’équipement de chargement, complétant ainsi le dispositif d’étanchéité.
Comment choisir dans la gamme TLB SYVRAC
-
La sélection du bon modèle de manche de chargement TLB repose sur plusieurs critères :
D’abord le type de camion à charger : les modèles TLB-M et TLB-O sont adaptés aux camions ouverts, tandis que les TLB-A et TLB-Z sont spécifiquement conçus pour charger les camions citernes.
Ensuite le niveau de confinement : Si l’ont veut une maîtrise totale des émissions, notamment pour les poudres très volatiles, le modèle TLB-Z avec dépoussiérage intégré est à privilégier.
Enfin le niveau d’automatisation va nous orienter vers d’un côté les modèles manuels, pour les débits faible ou les remplissages occasionnels de camions. Les versions automatiques permettent d’atteindre des hauts niveaux de service sans intervention humaine.
Pour les environnements ATEX poussière, tous les modèles sont disponibles avec motorisation certifiée Ex22. Dans ce cas, la manche est mise à la terre.
Nos experts SYVRAC vous accompagnent dans cette sélection avec des conseils personnalisés et des configurations sur-mesure.
Produits traités dans l’agroalimentaire
Les manches TLB sont parfaitement adaptées à l’industrie agroalimentaire, notamment en sortie de silo ou trémie de mélange. Exemples de produits chargés :
- Céréales & dérivés : Farine de blé, semoule de blé dur, amidons natifs (maïs, pomme de terre), sons micronisés, drêches séchées
- Sucres & édulcorants : Sucre cristallisé, sucre glace (enrobé anti-agglomérant), dextrose, fructose cristallin
- Lait & dérivés laitiers : Lait en poudre (entier, écrémé), perméat sec, lactosérum en poudre, caséine en poudre
- Protéines végétales : Farine de soja déshuilée, protéines de pois, tourteaux pulvérisés, protéines de blé texturées
- Additifs alimentaires : Carbonates alimentaires, phosphates, arômes secs encapsulés, colorants secs, gommes alimentaires (ex. gomme arabique)
- Compléments nutritionnels : Pré-mix vitaminés secs, minéraux, extraits végétaux déshydratés en poudre
- Autres produits secs : Légumes secs pulvérisés, café soluble aggloméré, cacao poudre à faible teneur grasse
Produits traités en chimie, carrières et minéraux
Dans les environnements industriels exigeants, les manches TLB sont utilisées pour le chargement de :
- Minéraux / inorganiques : Silice, silice pyrogénée (en faible densité), alumines, kaolin, carbonate de calcium (CaCO₃), talc, barytine, gypse, oxyde de zinc, dioxyde de titane
- Poudres plastiques : PVC poudre, PE/PP broyés, résines thermoplastiques en poudre, plastifiants solides
- Pigments / charges : Noir de carbone (sous conditions), pigments minéraux, charges pour peinture
- Engrais : NPK en poudre, urée broyée, sulfates en poudre
- Poudres détergentes : Bases alcalines pulvérulentes, agents tensioactifs secs, percarbonates
- Additifs techniques : Catalyseurs secs (en version stabilisée), anti-agglomérants, adjuvants de formulation

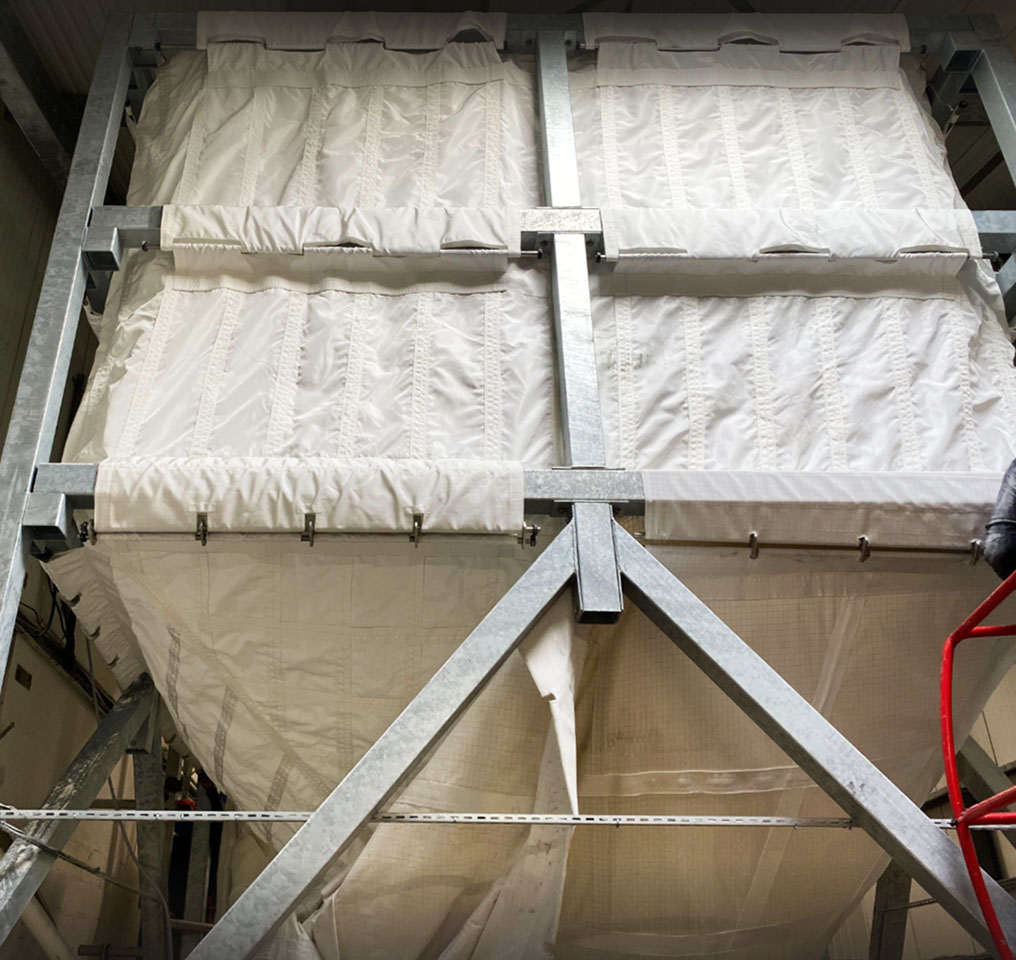

Nos réalisation pour Gamme TLB – Manches de chargement pour camion
Depuis 2014, nous avons acquis une expertise et une expérience solides dans l’installation de solutions pour le stockage, le transfert et le dosage de matières premières pulvérulentes auprès de nos clients. Découvrez nos réalisations.
