Vis de transfert tubulaire
La vis de transfert tubulaire SYVRAC permet le convoyage sécurisé et continu de poudres et granulés en vrac. Sa conception modulaire et hygiénique garantit une grande flexibilité pour les applications agroalimentaires, chimiques et industrielles, avec un nettoyage rapide et un entretien simplifié.
- Convoyage mécanique de poudres et granulés
- Construction inox 304L/316L pour produits alimentaires ou chimiques
- Conception modulaire EasyClean pour nettoyage facilité
- Capacité de débit jusqu’à 80 m³/h selon produits
Description

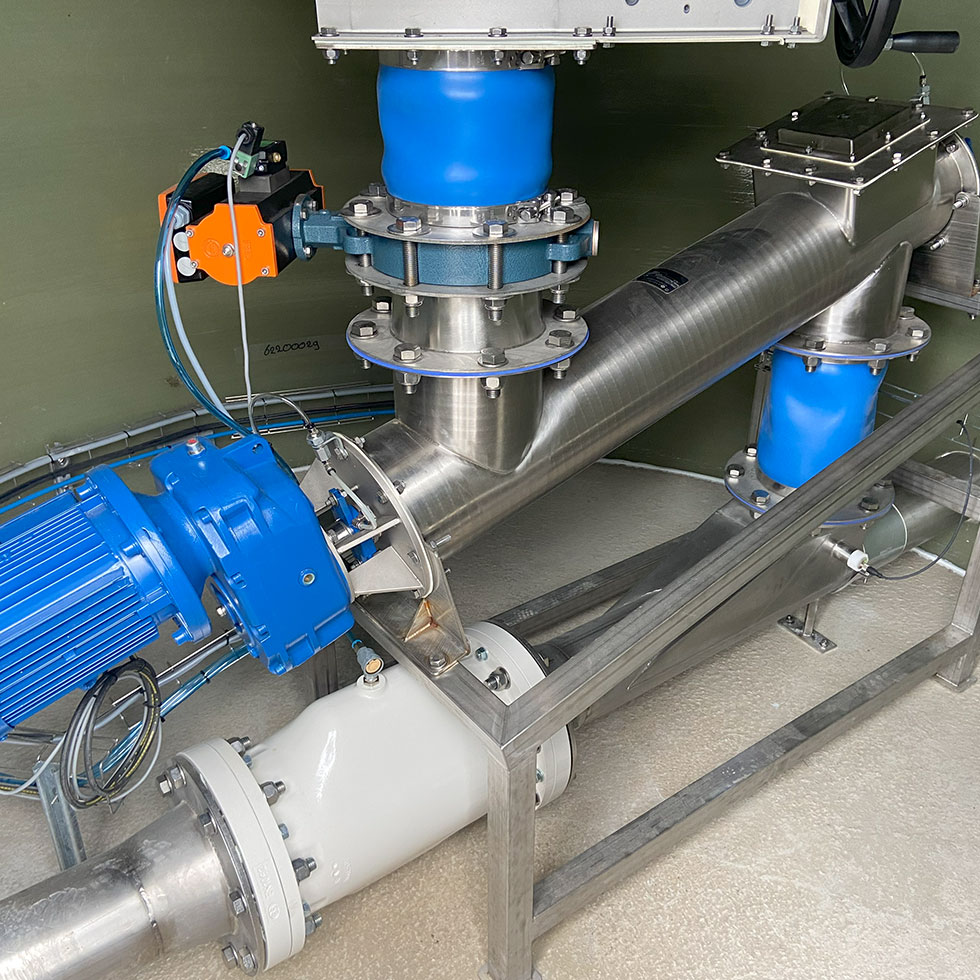

Les vis tubulaires de transfert SYVRAC offrent une solution de convoyage mécanique robuste et polyvalente pour les poudres, granulés et produits fragiles. Elles assurent un transport régulier, sans dégradation, et s’intègrent parfaitement aux lignes de production existantes.
Le principe de fonctionnement repose sur une spire hélicoïdale soudée sur un arbre central, entraînée par un motoréducteur situé à l’extrémité. Le produit est déplacé progressivement à l’intérieur d’un tube fermé, assurant ainsi un convoyage confiné sans émission de poussière.
SYVRAC propose des vis de transfert avec des matériaux de construction adaptés à chaque secteur : inox 304L/316L pour les environnements alimentaires, pharmaceutiques ou chimiques, ou acier peint pour des applications industrielles classiques.
Grâce au système Clean+, les vis sont conçues pour un démontage rapide sans outil, permettant un accès complet pour le nettoyage et la maintenance, idéal pour les changements fréquents de produits.
L’intégration de paliers intermédiaires permet de réaliser de grandes longueurs sans perte de performance. Différents diamètres et longueurs standard sont disponibles, et chaque vis peut être configurée sur-mesure selon la nature du produit, les débits souhaités et les contraintes d’implantation.
1 • Spire hélicoïdale soudée
La spire, soudée sur l’arbre central, assure un transfert progressif et homogène du produit sans risque de démélange. Différentes formes de spires (pleine, ruban, crantée) sont disponibles selon la nature des poudres et leur fluidité.

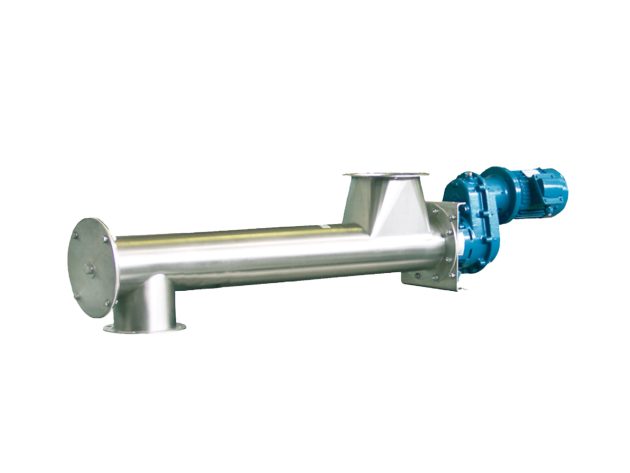

2 • Vis tubulaire
Le tube fermé garantit une parfaite étanchéité au produit tout en supprimant les émissions de poussière. Les tubes sont fabriqués en inox 304L ou 316L poli pour les applications hygiéniques ou en acier carbone pour les usages industriels.

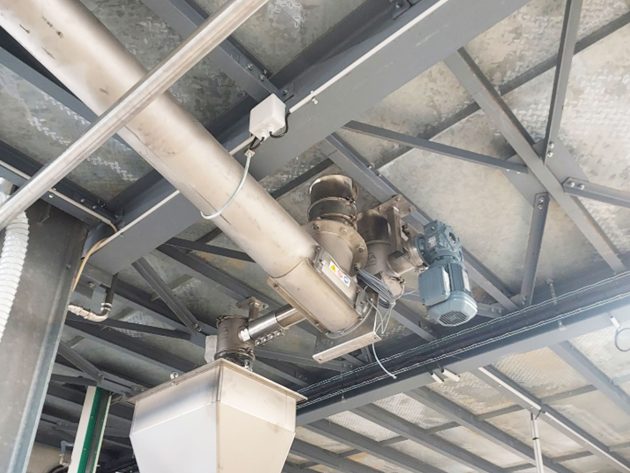

3 • Motorisation directe ou indirecte
Les motorisations peuvent être montées en tiré ou poussé. Transmission directe par motoréducteur ou indirecte via chaîne/poulie en fonction du couple à transmettre et de la longueur de la vis.

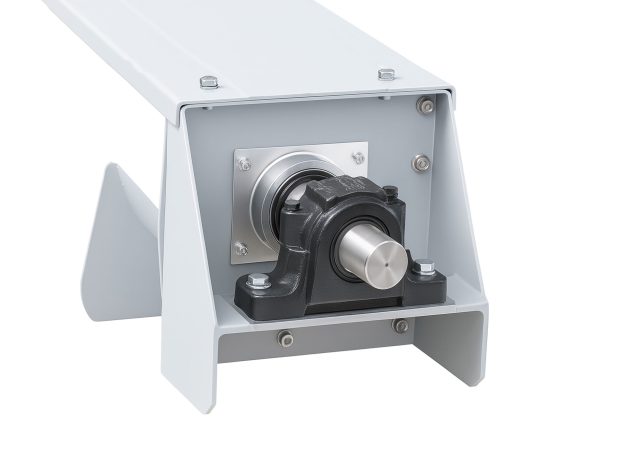

4 • Palier extrémité & joint d’étanchéité
L’étanchéité à l’interface arbre/palier est assurée par des bagues spécifiques, évitant tout échappement de produit et garantissant la sécurité du process.

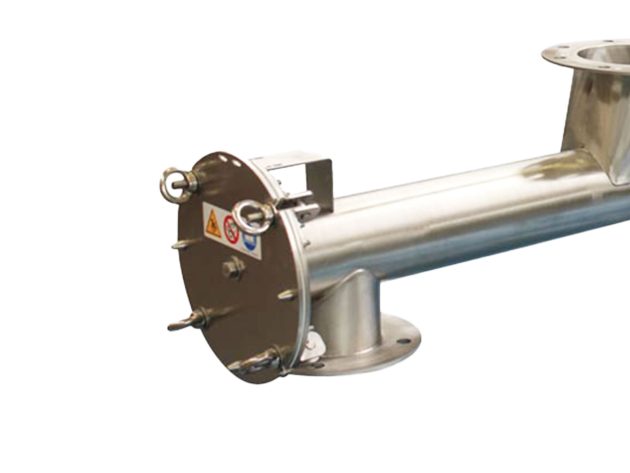

5 • Démontage rapide Hygiénique
Le système de démontage rapide permet de retirer le tube sans outil pour un nettoyage complet et rapide, réduisant les temps d’arrêt lors des changements de produits.
Options
Chacune de nos Vis de transfert tubulaire sont standard, les options nous permettent de personnaliser nos vis selon vos besoins et vos exigences
Motorisation ATEX

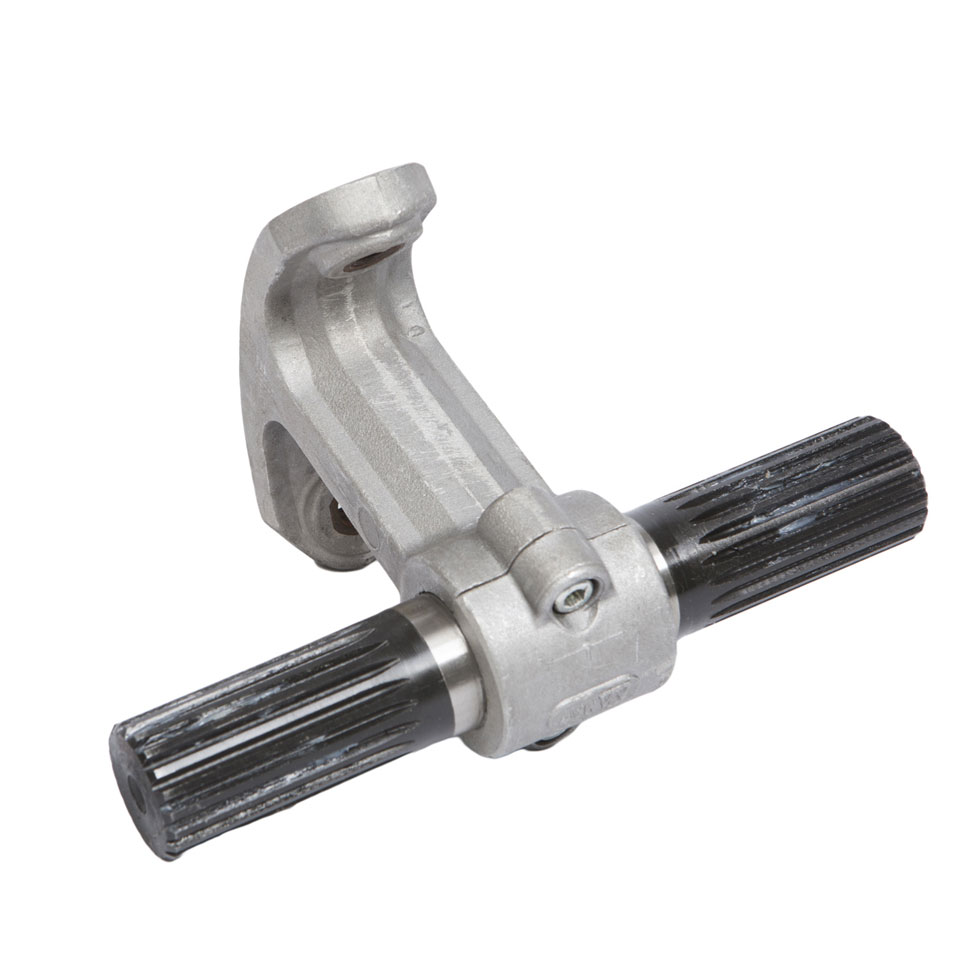

Palier intermédiaire

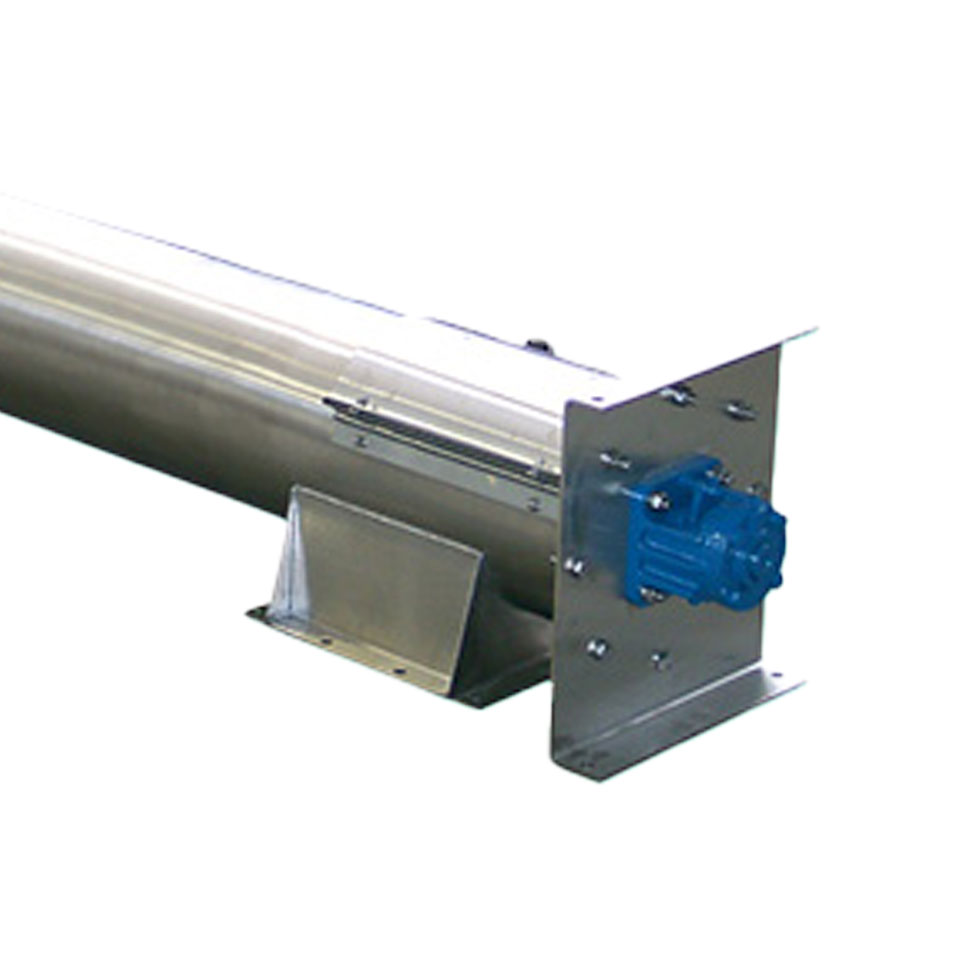

Trappe de visite Hygiénique

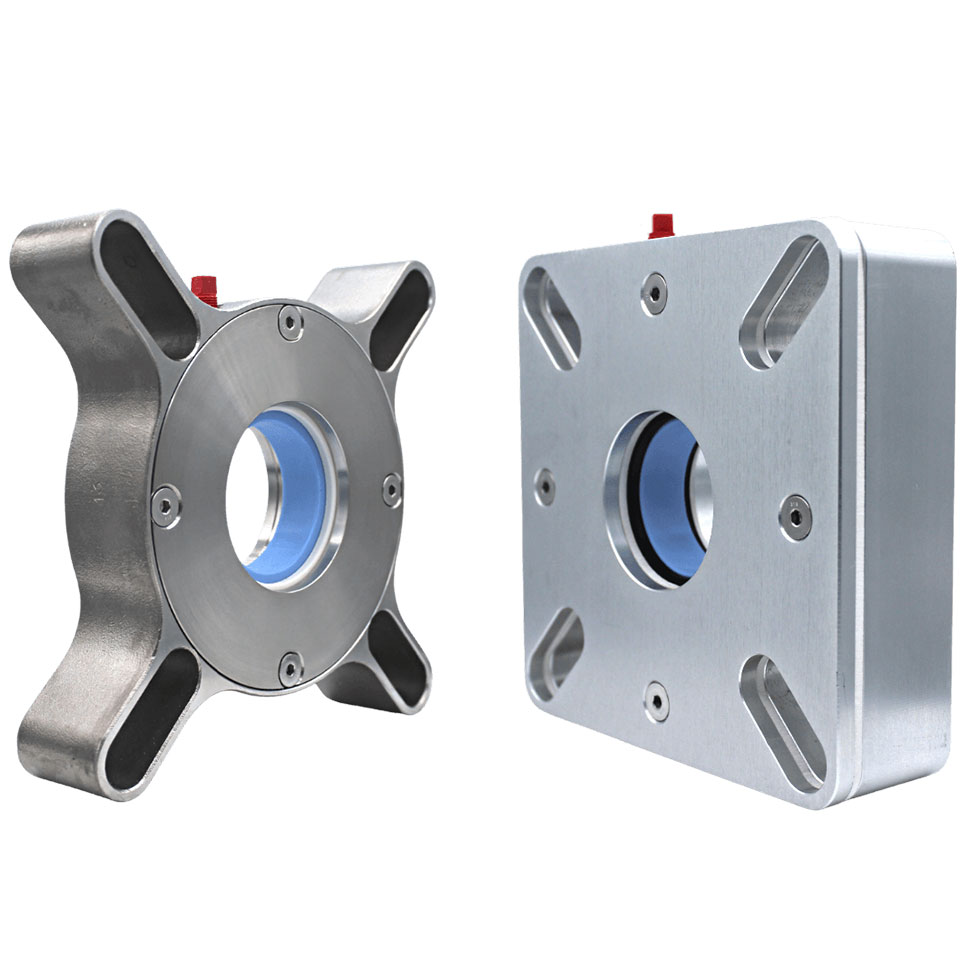

Joints d'étanchéité renforcés

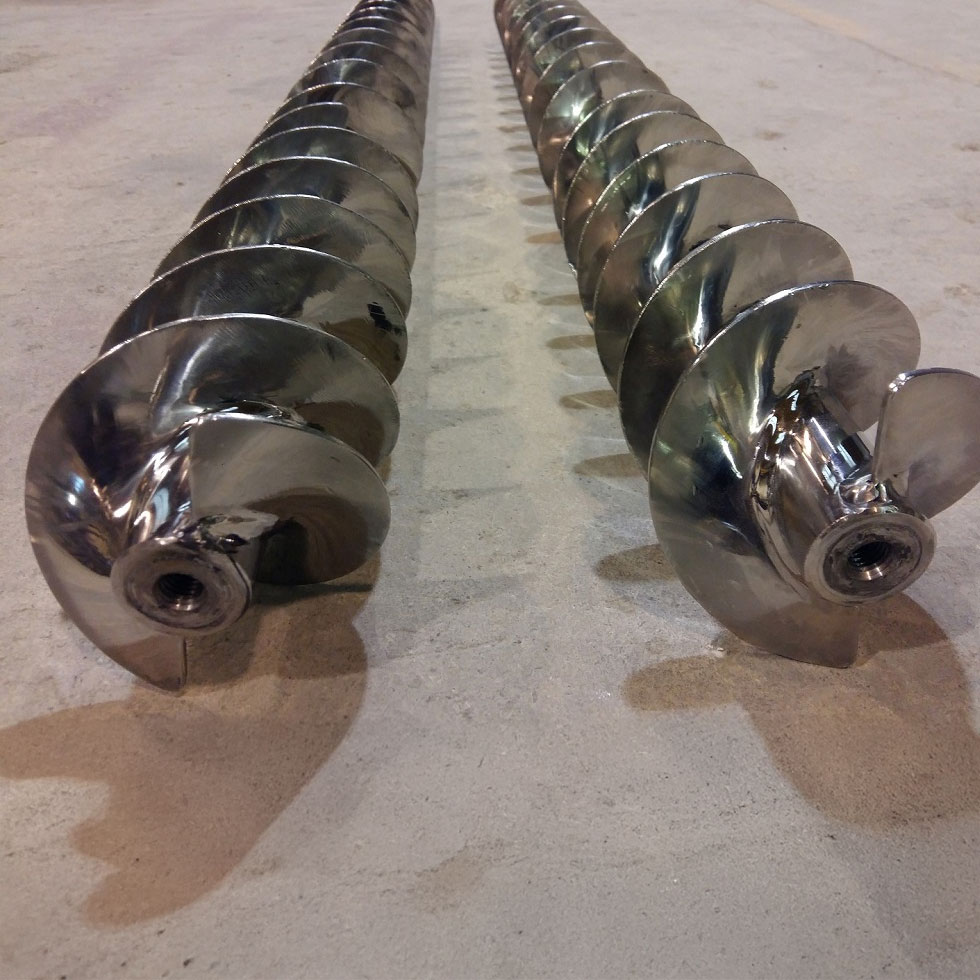

Finition poli-miroir
Notre gamme de Vis de transfert tubulaire
| Modèle SYVRAC | Ø Tube (mm) | Débit max (m³/h) | Longueur max (m) | Inclinaison max |
|---|---|---|---|---|
| VT160 | 168 | 8 | 12 | 45° |
| VT220 | 219 | 20 | 15 | 45° |
| VT273 | 273 | 35 | 18 | 45° |
| VT323 | 323 | 50 | 20 | 45° |
| VT400 | 400 | 80 | 20 | 45° |
