Échantillonneur de poudre sur dépotage camion – Sécurité & conformité SYVRAC
L’échantillonneur SYVRAC permet de prélever des échantillons représentatifs de poudre directement lors du dépotage camion, sans arrêt de production. Automatisé et sécurisé, il garantit la traçabilité des matières entrantes tout en assurant une hygiène optimale.
- Prélèvement automatique d’échantillons lors du déchargement des camions-citernes
- Sécurisation opérateur – Aucun accès manuel requis
- Installation intégrée sur ligne de transfert pneumatique
- Conforme normes hygiène alimentaire & traçabilité
Description

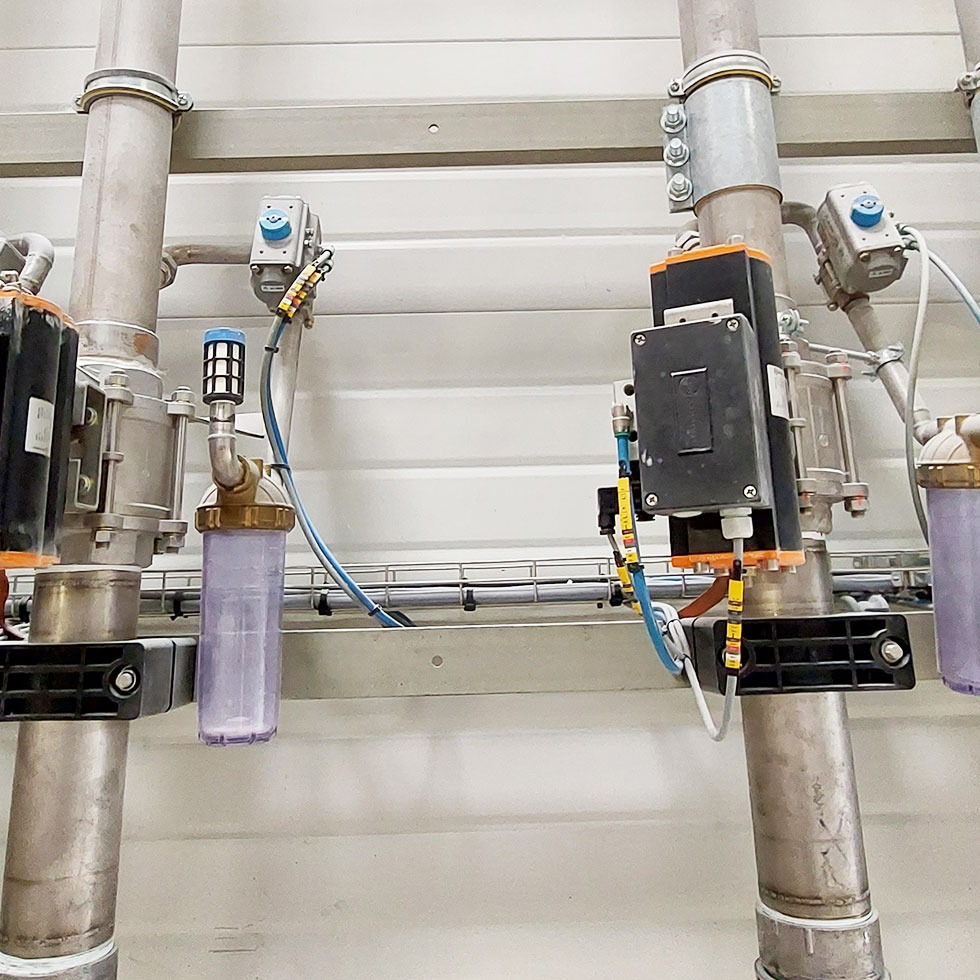

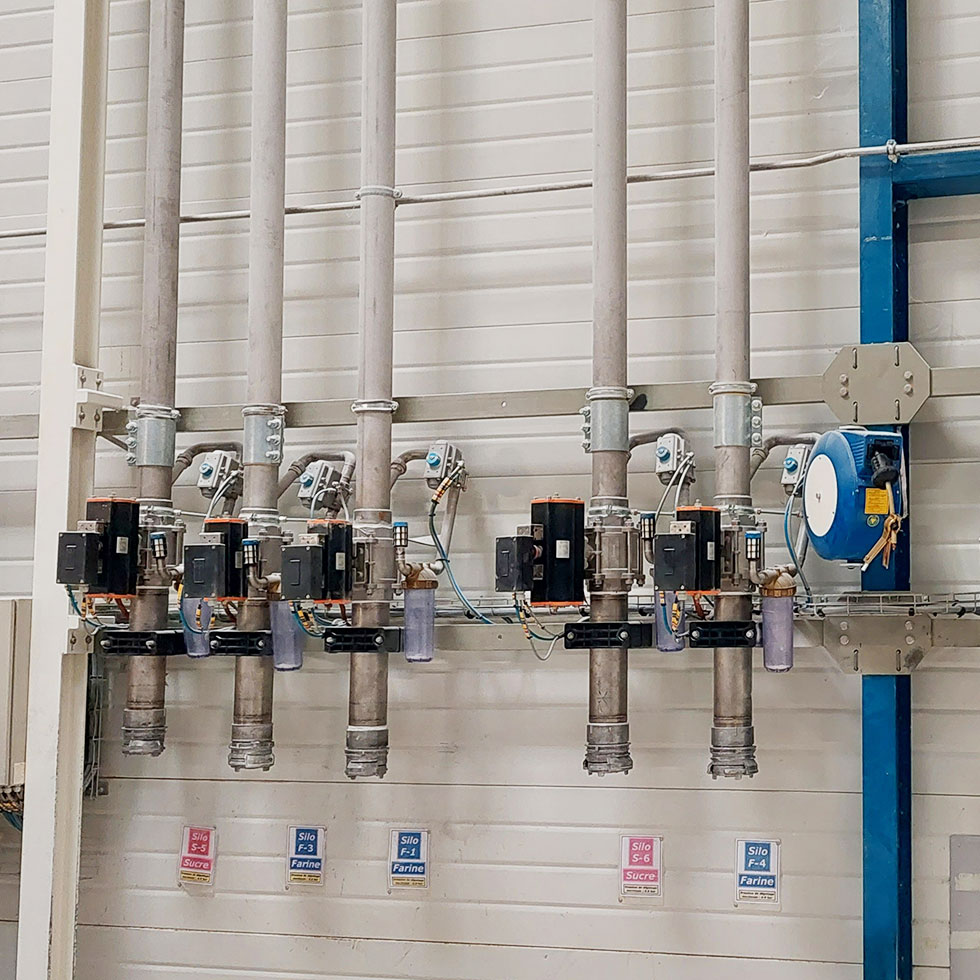

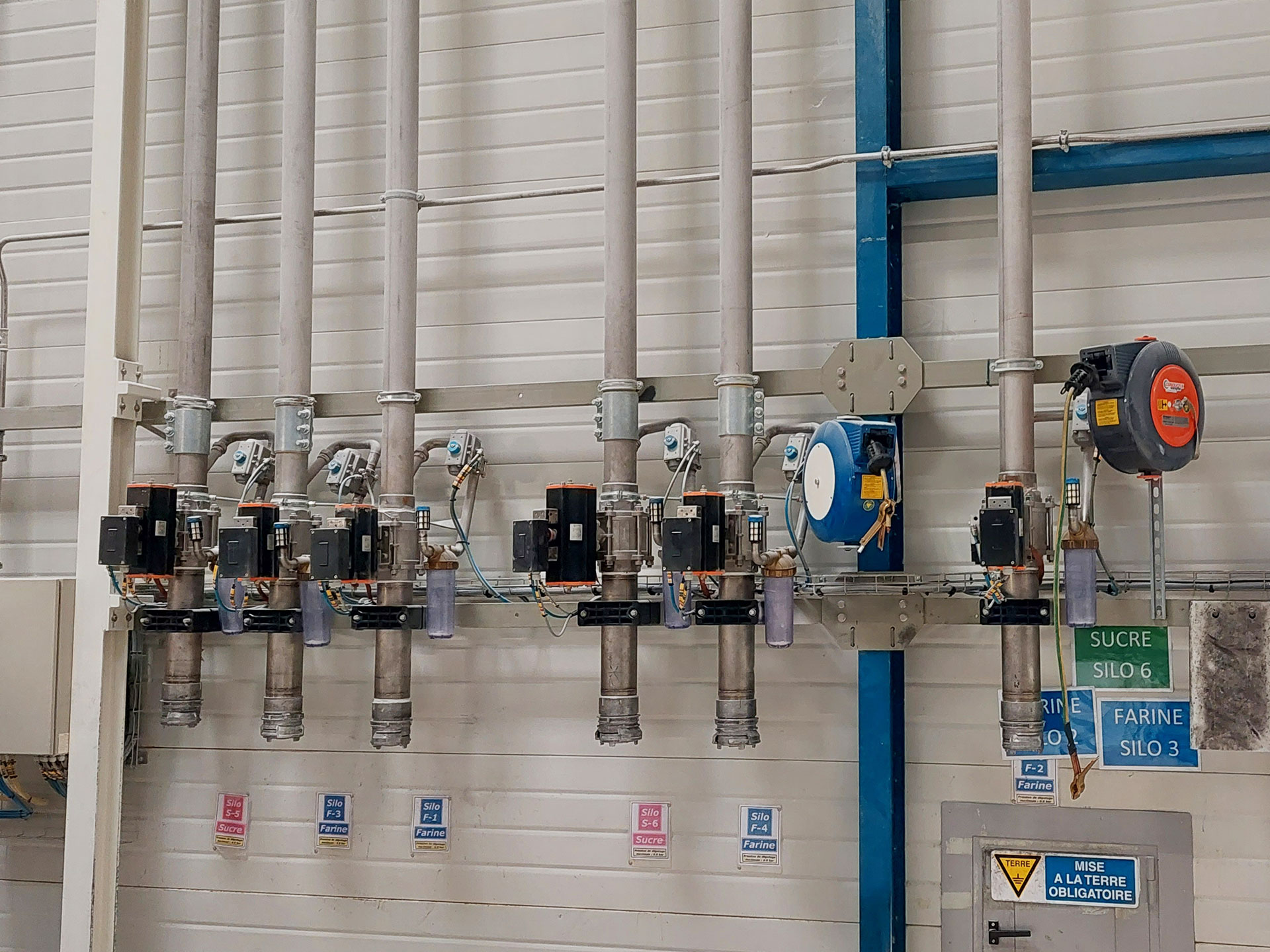

Lors du dépotage pneumatique d’un camion-citerne vers un silo, la maîtrise de la qualité matière en entrée est cruciale. L’échantillonneur SYVRAC vient se positionner sur la ligne de dépotage lors du transfert camion (poussée pneumatique) pour réaliser, sans arrêt du flux, des prélèvements réguliers ou ponctuels.
Le système est composé d’une chambre de prélèvement hygiénique, équipée d’une vanne motorisée pilotée automatiquement. À chaque commande, une fraction du produit est dérivée vers un récipient garantissant la représentativité de l’échantillon.
L’installation est certifiée alimentaire (inox 316L, surfaces polies), facile à nettoyer (NEP possible) et peut être installée en zone ATEX si nécessaire. Le système est conçu pour s’intégrer sans perte de charge sur les lignes de transfert existantes.
Une interface de pilotage permet de :
- Définir le nombre de prélèvements
- Associer chaque échantillon à un lot ou un code de livraison
- Intégrer les données dans un système de traçabilité (ERP, LIMS)
Avantages
- Aucune intervention opérateur – sécurité maximale
- Échantillon représentatif en ligne – fiabilité d’analyse
- Intégration facile sur lignes existantes
- Adapté à tous types de poudres et granulés

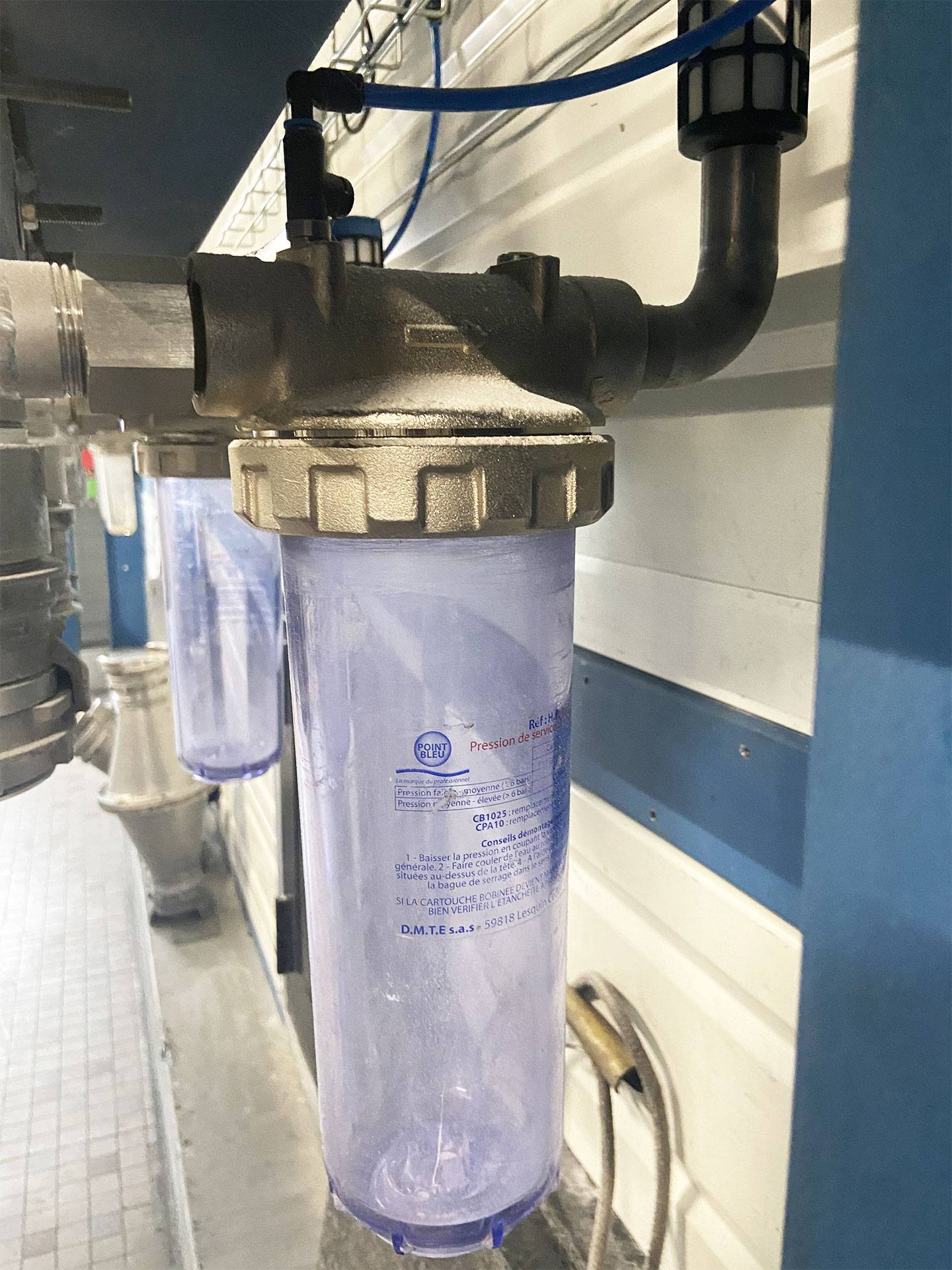

1 • Chambre de prélèvement hygiénique

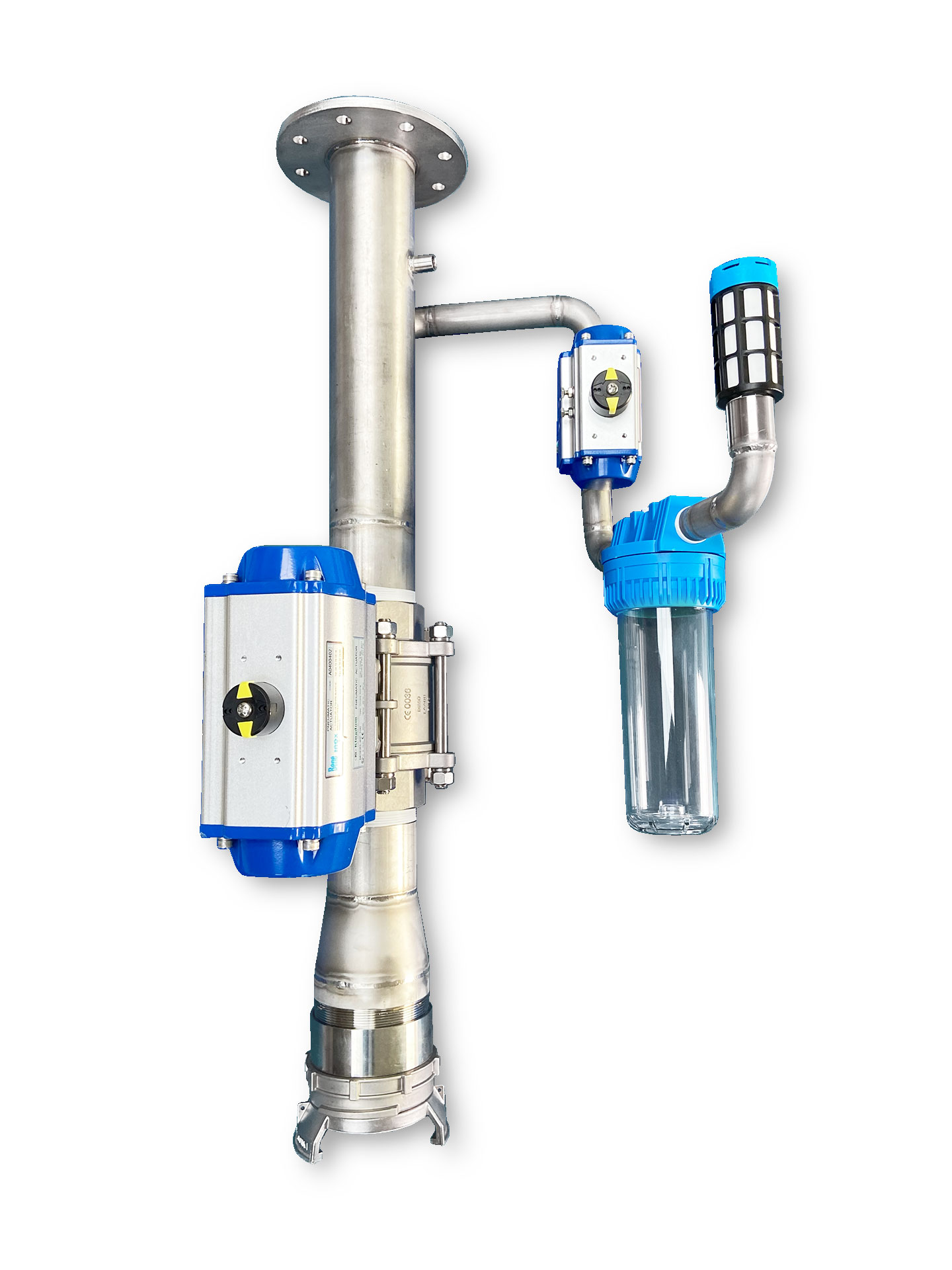

Le cœur du système d’échantillonnage SYVRAC repose sur une chambre de dérivation entièrement hygiénique, positionnée en ligne sur la conduite de transfert pneumatique. Fabriquée en inox 316L poli, elle intègre une vanne papillon ou à sphère motorisée, activée automatiquement lors des cycles de prélèvement. Lorsqu’un échantillon est déclenché, une petite fraction du flux de poudre est instantanément déviée vers un tube secondaire, sans interrompre le transfert principal. Cette opération n’entraîne aucune perte de charge, et garantit un échantillon représentatif du lot. Le design est optimisé pour le nettoyage en place (NEP) : buses internes orientables, absence d’angles morts, démontage rapide. Adaptée aux environnements alimentaires, pharmaceutiques et chimiques, la chambre est également disponible en version ATEX zone 21/22.
2 • Pilotage automatisé & traçabilité
Le système est piloté via un boîtier de commande tactile ou intégré dans l’IHMde l’installation complète. L’opérateur peut configurer :
- Le nombre d’échantillons par livraison (manuel ou automatique)
- Le timing ou seuil de déclenchement (temps, débit, volume)
- L’association de l’échantillon à un code lot, livraison ou camion
Chaque opération est enregistrée et horodatée, pour une traçabilité complète vers les logiciels de gestion qualité (ERP, LIMS). Des alarmes sont paramétrables en cas de non-prélèvement ou d’absence de contenant. Le pilotage centralisé permet aussi une synchronisation avec la supervision du silo de réception ou du poste de dépotage.
3 • Récupération & sécurisation de l’échantillon

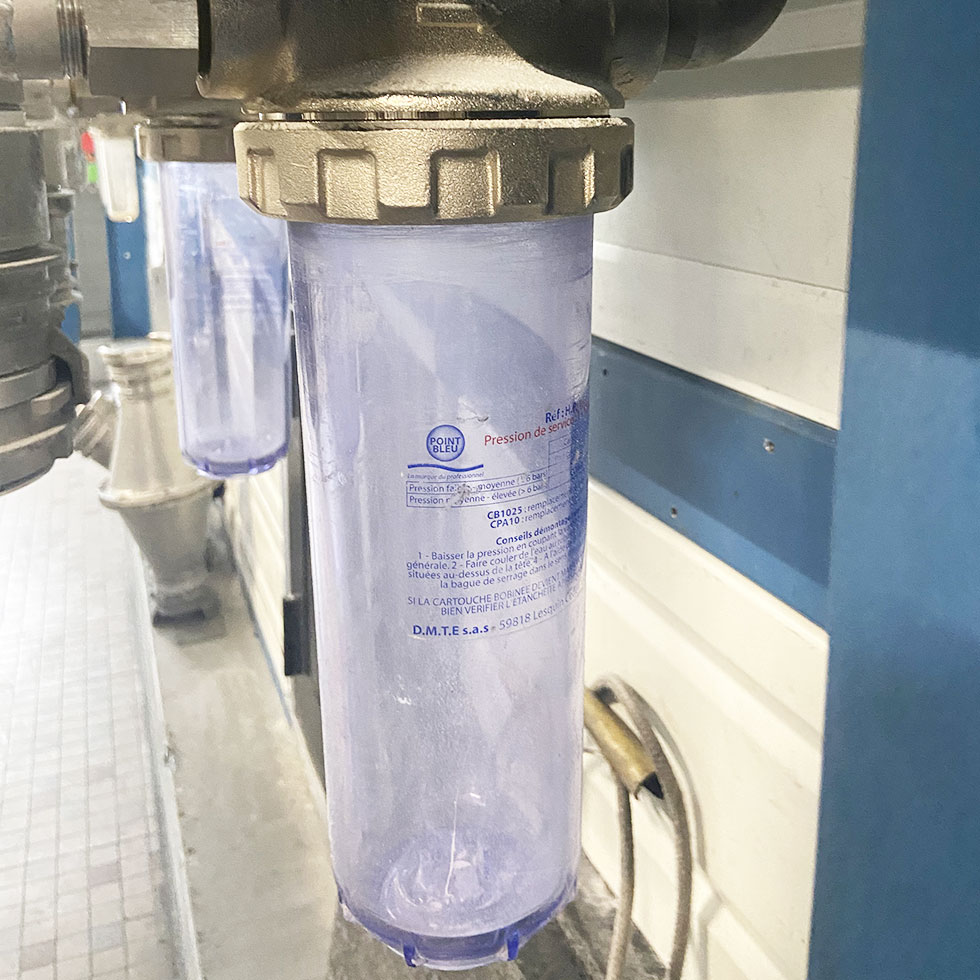

L’échantillon dérivé est canalisé dans un récipient en inox alimentaire fermé, placé sous la chambre de prélèvement. Ce récipient peut être :
- Un bocal individuel scellé
- Un collecteur multipostes tournant
- Un flacon jetable sécurisé dans un compartiment hermétique
Ce système garantit l’intégrité du prélèvement sans contact opérateur. En option, une armoire de stockage ventilée ou un système d’étiquetage automatique peut être intégré pour préparer l’échantillon à l’analyse. L’ensemble est monté sur un châssis mobile ou fixe, avec verrouillage de sécurité pour éviter toute ouverture non autorisée. Ce niveau de protection est indispensable pour les filières à haute exigence qualité ou réglementaire (IFS, BPF, HACCP, GMP).
Options
Chacun de nos Échantillonneur de poudre sont standards, les options nous permettent de personnaliser nos Échantillonneur de poudre selon vos besoins et vos exigences
Récipient
Commande déportée ou centralisée
Traçabilité automatisée
Notre gamme d’Échantillonneur de poudre
| Modèle SYVRAC | Type de transfert | Matériaux | Débit max | ATEX |
|---|---|---|---|---|
| EP-C1 | Pneumatique poussé | Inox 304L | 20 t/h | Non |
| EP-C2 | Pneumatique poussé | Inox 316L | 40 t/h | Oui (Zone 21) |
